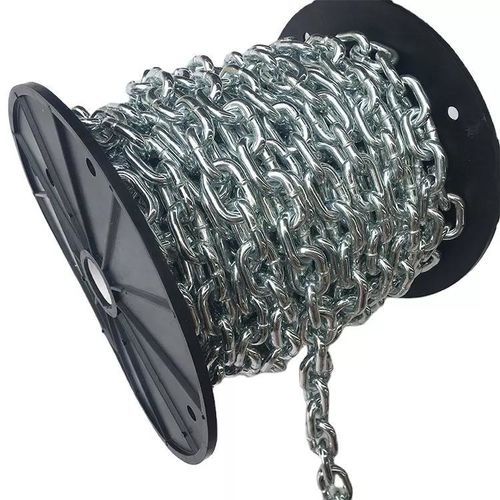

トランスミッションチェーン

アンカー用牽引用スチール製

製品
ショートリンクチェーン（カウンターウェイト） TOPONE CHAIN — カウンターウェイトおよび漁業用途向けのショートリンクチェーンで、複数の径と仕上げで供給されます。

カテゴリ
漁業用チェーン

パラメータ
リンク仕様 | D（インチ） | D（mm） | L（mm） | W（mm） | 試験荷重（kg） | 破断荷重（kg） | 200ft当たり正味重量（kg） B.F. | H.D.G.
1/8 | 3.2 | 16 | 12 | 200 | 400 | 11.4 | 11.74
5/32 | 4 | 18.5 | 14.5 | 300 | 600 | 18.6 | 19
3/16 | 4.7 | 19 | 17 | 400 | 800 | 26.2 | 27
7/32 | 5.5 | 20 | 19 | 550 | 1100 | 36.8 | 38
1/4 | 6.35 | 22 | 21 | 750 | 1500 | 50 | 51.5
5/16 | 7.94 | 26 | 26 | 1200 | 2400 | 80 | 82.4
3/8 | 9.5 | 28 | 32 | 1700 | 3400 | 122 | 125.7
7/16 | 11.11 | 33 | 36 | 2300 | 4600 | 164 | 169
1/2 | 12.7 | 39 | 43 | 3000 | 6000 | 210 | 216
5/8 | 15.8 | 45 | 53 | 4700 | 9400 | 334 | 344
3/4 | 19 | 55 | 63 | 6800 | 13600 | 485 | 499
7/8 | 22.2 | 64 | 74 | 9250 | 18500 | 656 | 675
1 | 25.4 | 73 | 84 | 12150 | 24300 | 870 | 896

基準
（ページ上に明示的な基準の記載はありません。）

特長 / 仕様

• 型番: Short Link Chain (Counterweight)
• ブランド: TOPONE CHAIN
• カテゴリ: 漁業用チェーン
• 利用可能なリンク径: 1/8"〜1"（3.2 mm〜25.4 mm）
• 各サイズの寸法: D（in/mm）、L（mm）、W（mm）
• 各サイズの性能データ: 試験荷重（kg）、破断荷重（kg）
• B.F.（ベア仕上げ）およびH.D.G.（溶融亜鉛めっき）仕上げの200ft当たり正味重量（kg）を表示
• 製品ページにチェーンとパラメータ図を示す画像があります
