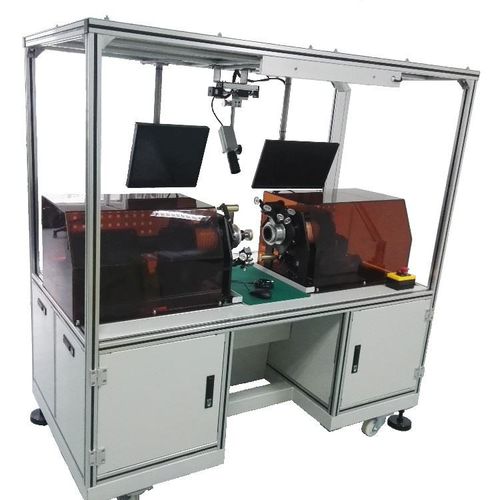

光ファイバーコイル用巻取り器 OFCW01V2.2

自動

OFCW01V2.2の4極式繊維コイル巻線機は、4極式巻線方式で繊維コイルを巻くために特別に設計された装置です。4極巻きで仕様の異なる様々なファイバーコイル製品を製造することができます。この装置は、何世代にもわたって更新され、エンジニアリングのために設計されており、簡単な操作、高い制御精度、高度な自動化で、低・中精度の繊維コイル製品を巻くのに適しています。 特徴 1.4極対称の巻線方式に最適な構造設計で、巻線工程はシンプルかつ便利です。 2.安定した動作、シンプルで美しい外観。 3.精密サーボモーション制御システム＆PLC制御システムにより、操作は正確で自動化の度合いも高いです。 4.画像取得・表示システムにより、操作は簡単・便利です。 5.オンライン張力クローズドループフィードバックシステムにより、巻線工程での張力が安定し、高い歩留まりを実現しています。 6.テンション、スピード、長さ、巻き数、層数など、巻き取り時のさまざまなデータを自動的に記録します。 仕様 1.適応巻取り繊維径範囲：Ø0.08mm～Ø0.25mm 2.適応型ファイバーコイル立ち外径範囲：≦120mm 3.適応型ファイバーコイル立ち上げ幅：≦50mm 4.巻き取り速度：≦50 r/分 5.テンションコントロール範囲：5g～50g 6.張力変動範囲：±1g 7.回転精度：0.01回転 8.装置寸法（L×W×H）：1800mm×900mm×1850mm 9.総重量：800kg
