コイル試験用ベンチ

振動校正安定性

製品説明

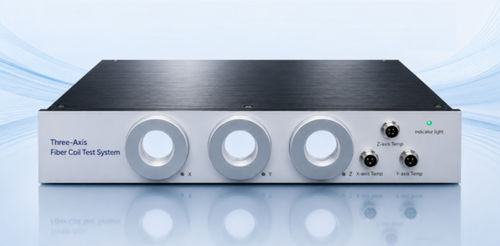

3軸ファイバーコイル試験システムは、1550 nmで動作する光ファイバージャイロスコープ（FOG）コイルのバイアス評価用に設計された精密試験プラットフォームです。デジタル閉ループ干渉方式に基づき、光学・電子サブシステムを統合して角速度出力およびコイルのバイアス測定を実行します。試験精度は≤0.0005°/hで、3軸同時試験と温度監視をサポートし、自動データ取得・計算・保存を行う専用ソフトウェアを備えています。コイル長、スケールファクター、平均化時間などはソフトウェアから設定可能で、起動が速くプラグアンドプレイでの運用が可能です。

用途

• FOGコイルのバイアス試験（精度 ≤0.0005°/h）
• 3軸同時試験および温度依存バイアス評価
• 慣性航法用コイルの研究開発・認証・量産試験
• 磁気感度評価および振動性能試験
• コイル品質確認および部品開発

特長

• 試験精度 ≤0.0005°/h
• 3軸・3チャネル測定および温度センサ搭載
• 起動時間 ≤10 s
• USBおよびUARTインターフェースによるプラグアンドプレイ
• 自動データ取得・計算・解析
• コイル長 700〜10,000 m に対応
• 構成・データ管理用の専用テストソフトウェア

カスタマイズオプション

• 筐体デザインのカスタマイズ
• 顧客ロゴ・ブランディングの統合
• カスタム試験ソフトウェアと測定ルーチン
• 光学および電子回路の変更
• 用途に応じた試験構成

代表的な仕様
項目: 仕様
試験精度: ≤0.0005°/h
コイル長: 700〜10,000 m
チャンネル数: 3
光学インターフェース: 3 × 2
温度センサ: 3
起動時間: ≤10 s
電源: 110–250 VAC, 50 Hz
消費電力: 10 W
通信インターフェース: UART / USB
動作温度: 5°C〜55°C
寸法: 430 × 70 × 360 mm
質量: ≤5 kg

技術仕様

• 試験精度: ≤0.0005°/h
• コイル長: 700〜10,000 m
• チャンネル数: 3
• 光学インターフェース: 3 × 2
• 温度センサ: 3
• 起動時間: ≤10 s
• 電源: 110–250 VAC, 50 Hz
• 消費電力: 10 W
• 通信インターフェース: UART / USB
• 動作温度: 5°C〜55°C
• 寸法: 430 × 70 × 360 mm
• 質量: ≤5 kg
