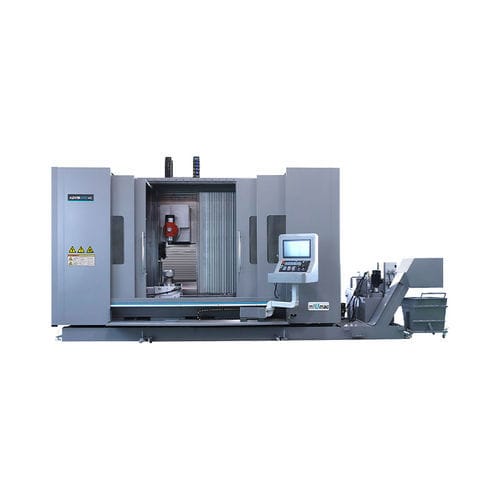

5軸マシニングセンタ KDVM2085VA縦型HSK A-6324ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 激しい使用に耐える, 航空産業用, 金型工業用, 小部品製造, 航空用
- その他の特徴
- 高速, 高精度, 高剛性, 高速
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
850 mm
(33.46 in)- Z軸移動距離
8,500 mm
(334.65 in)- 回転速度
15,000 rpm
(94,248 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
600 kg, 3,500 kg
(1,323 lb, 7,716 lb)- 位置決め精度
0.008 mm, 0.01 mm
(0.00031 in, 0.00039 in)- ツール交換時間
2 s
- 総重量
18,000 kg
(39,683.21 lb)
詳細
FANUCやSIMENSなどの5軸連動システムを採用し、高速・高精度・迅速かつ安定した送りを実現しています。X/Y/Z軸には高精度リニアガイドを採用し、機械の高い剛性と高精度を確保しています。
加工範囲 - -
A軸 回転角度 - 度 - 360
B軸 回転角度 - 度 - ±110
C軸 回転角度 - 度 - －
A軸中心線から内側保護面までの距離 - mm - 700
B軸中心線から固定テーブルまでの距離 - mm - 340～1190
スピンドル先端からワークテーブルまでの距離 - mm - 100～950
A軸中心線から作業テーブル表面までの距離 - mm - 310
作業テーブル - -
回転テーブル直径 - mm - Φ500（A軸）
Tスロット（幅×本数×ピッチ） - mm - 18×5×150
長方形テーブルサイズ - mm - 2500×870
長方形テーブルの最大積載量 - kg - 3500
送りシステム - -
X/Y/Z軸トルク - Nm - 84/84/36
A軸 最高速度 - rpm - 16
B軸 最高速度 - rpm - 33
C軸 最高速度 - rpm - －
A軸 許容切削力 - Kgf-m - 370
B軸許容切削力 - kgf・m - 170
C軸許容切削力 - kgf・m - －
スピンドルシステム - -
スピンドル駆動方式 - - 内蔵式
スピンドル最高回転数 - rpm - 15000
スピンドル定格トルク - Nm - 72
工具交換システム（ディスク式） - -
工具交換時間（T-T） - 秒 - 2
精度 - -
X/Y/Z軸 繰り返し位置決め精度 - mm - ≤0.008/0.006/0.006
X/Y/Z軸 位置決め精度 - mm - ≤0.01/0.008/0.008
A/B/C軸 繰り返し位置決め精度 - mm - ≤6
A/B/C軸 位置決め精度 - mm - ≤12
A/B/C軸 最小インデックス単位 - 度 - 0.001
---
