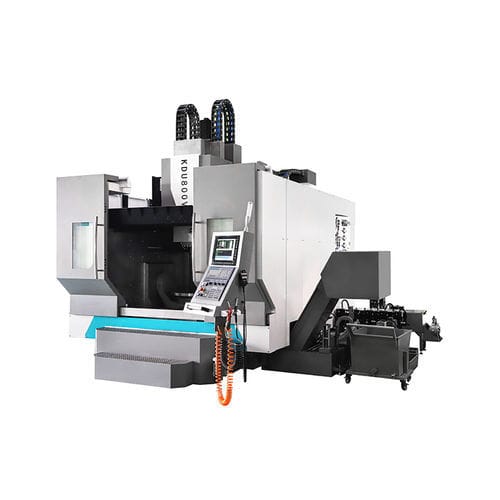

5軸マシニングセンタ KDU800VT縦型HSK A-6332ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63
- ツールステーション数
- 32ツール
- 認証
- ISO 9001
- 応用
- 自動車産業用, 航空産業用, 小部品製造
- その他の特徴
- 高速, 高精度, 高剛性
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
20,000 rpm
(125,664 rad.min-1)- 出力
25 kW
(33.99 hp)- 加工部品の最大高さ
500 mm
(20 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
24 m/min
- Y軸の移動速度
24 m/min
- Z軸の移動速度
24 m/min
- 最大テーブル積載量
1,200 kg
(2,646 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 総重量
25,000 kg
(55,115.57 lb)- 全長
5,300 mm
(208.7 in)- 全幅
3,100 mm
(122 in)- 全高
3,900 mm
(153.5 in)
詳細
FANUC、SIMENSなどの5軸リンクシステムを採用し、高速、高精度、高速、安定した送りの特性をサポートします。X / Y / Zに使用される精密リニアガイドの方法は、マシンの高剛性と高精度を確保した。
加工範囲
シャフトの回転角度A -度- 120〜+ 120
軸回転角度C -度 - 360
主軸先端からワークテーブルまでの距離 - mm - 150～750
最大加工径・ワーク高さ mm - Φ800×500
ワークテーブル - 台湾製 HIWIN
テーブルサイズ - mm - Φ800
ワークテーブル上の最大揺動直径 - mm - Φ1000
Tスロット（数×幅×間隔） - mm - 7×18×100
送り
Y軸伝動軸数 - - 2本
X/Y/Z軸早送り - - 直径50、ピッチ12
X/Y/Z軸トルク - mm - 55/65/45
最大A軸回転数 - rpm - 60
最大C軸回転数 - rpm - 90
X/Y/Z軸モータトルク - Nm - 48/96/48
定格A軸/最大トルク - Nm - 4400/7800
定格C軸/最大トルク - Nm - 2200/3900
A/C シャフトドライブモード - - トルクエンジン
シャフトドライブモーターの数 A - - 2
スピンドル - - 電動スピンドル（ドイツKESSLER社製）
スピンドル最大トルク - Nm - 150
ツールマガジン - - 台湾音楽
ツールマガジンタイプ - - 電流タイプ
工具最大径（隣接スペース） - mm - 75/125
工具最大長 - mm - 300
精度
-
X/Y/Z繰り返し位置決め精度 - mm - ≤0.006
エアコン繰り返し位置決め精度 - mm - ≤6
エアコン位置決め精度 - mm - ≤12
その他
保護システム - - 天窓付き完全密閉保護
工作機械設置面積（C×L） - mm - 7300×7300
コントローラーシステム - - 最新システム
---
