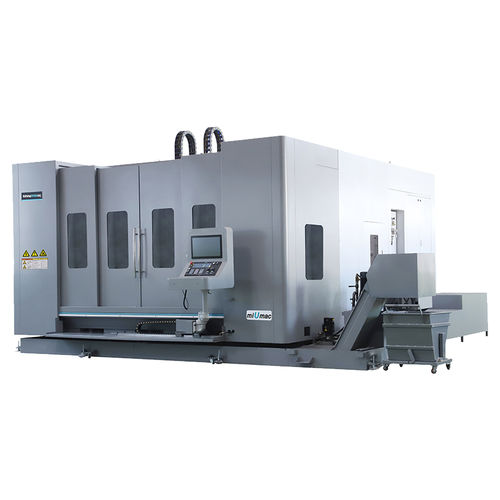

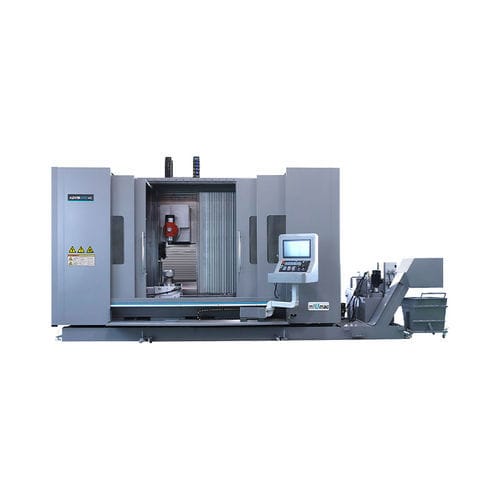

5軸マシニングセンタ KDVM2085VC

縦型HSK A-6324ツールステーション

FANUC、SIMENSなどの5軸リンクシステムを採用し、高速、高精度、高速、安定した送りの特性をサポートします。X / Y / Zに使用される精密リニアガイドの方法は、マシンの高剛性と高精度を確保した。 アイテム - ユニット - KDVM2085VC 加工範囲 X/Y/Z軸移動量 - mm - 2000/850/8500 A軸回転角度 -°. B軸回転角度 - 度 - ±110 C軸回転角度 - 度 - 360 A軸中心線から内側保護面までの距離 - mm - 700 B軸中心線から固定テーブルまでの距離 - mm - 340～1190 主軸端からワークテーブルまでの距離 - mm - 100-950 A軸中心線からワークテーブル表面までの距離 - mm - - - ワークテーブル ワークテーブル 回転テーブル径 - mm - Φ500（C軸） T溝（幅×数×間隔） - mm - 18×5×150 回転テーブル最大荷重 - kg - 600 長方形テーブルサイズ - mm - 2500×870 長方形テーブルの最大荷重 - kg - 3500 フィードシステム X/Y/Z軸早送り - m/min - 30 X/Y/Z軸トルク - Nm - 84/84/36 A軸 最高回転数 - rpm B軸 最高回転数 - rpm - 33 C軸 最高回転数 - rpm - 16 A軸許容切削力 - Kgf-m B軸許容切削抵抗 - Kgf-m - 170 C軸許容切削力 - Kgf-m - 4000 スピンドルシステム 主軸駆動方式 - - ビルトインタイプ 主軸最高回転数 - rpm - 15000 主軸定格出力 - kW - 15 主軸定格トルク - Nm - 72 工具シャンク仕様 - - HSK-A63 工具交換方式（ディスクタイプ 工具収納本数 - 24本 工具交換時間（T-T） - 秒 - 2 精度 X/Y/Z軸繰り返し位置決め精度 - mm - ≤0.008/0.006/0.006 X/Y/Z軸繰り返し位置決め精度 - mm - ≤0.01/0.008/0.008 A/B/C軸繰り返し位置決め精度 - mm - ≤6 A/B/C軸の位置決め精度 - mm - ≤ 12 A/B/C最小割出単位 - 度 - 0.001 その他 機械重量 - kg - ≈18000
