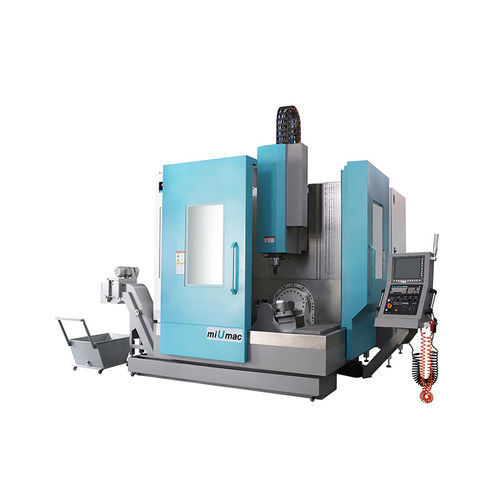

5軸マシニングセンタ KDU650V縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 航空産業用, 金型工業用, 小部品製造
- その他の特徴
- ダイレクトドライブ, 高精度, 高剛性
- X軸移動距離
820 mm
(32.28 in)- Y軸移動距離
520 mm
(20.47 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
11 kW
(14.96 hp)- 加工部品の最大高さ
480 mm
(19 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.006 mm
(0.00024 in)- ツール交換時間
2 s
- 総重量
11,000 kg
(24,250.85 lb)
詳細
高精度二軸割出板をCNCシステムで制御し、5軸同時移動を実現。X/Y/Zに精密リニアガイドを採用し、高剛性、高精度を実現。
アイテム - ユニット - KDU650V
加工範囲
X/Y/Z軸移動量 - mm - 820/520/500
B軸回転角度 - 度 - ±120
C軸回転角度 - - 360
主軸端からワークテーブルまでの距離 - mm - 150-650
ワーク最大加工径・高さ mm - Φ520×480
ワークテーブル
テーブルサイズ - mm - Φ650
テーブル荷重 - Kg - 300
Tスロット（数×幅×間隔） - mm - 5×14×100
フィードシステム
X/Y/Z軸早送り - m/min - 36/36/36
B/C軸最高回転数 - rpm - 60/100
X/Y/Z軸モータトルク - Nm - 27/27/27
B軸定格/最大トルク - Nm - 2000/3600
C軸定格/最大トルク - Nm - 600/1100
スピンドルシステム
主軸駆動方式 - - ダイレクトタイプ
主軸最高回転数 - rpm - 12000
主軸定格出力 - kW - 11
主軸最大トルク - Nm - 120
ツールシャンク仕様 - - BT40
工具交換システム
工具本数 - 24本
工具交換時間（T-T） - 秒 - 2
精度
X/Y/Z 繰り返し位置決め精度 - mm - ≤0.006/0.004/0.004
X/Y/Z 位置決め精度 - mm - ≤0.008/0.006/0.006
B/C軸繰り返し位置決め精度 - Sec.
B/C軸位置決め精度 - 項 - ≤12
その他
シーメンス製CNCシステム
機械重量 - kg - 11000
---
