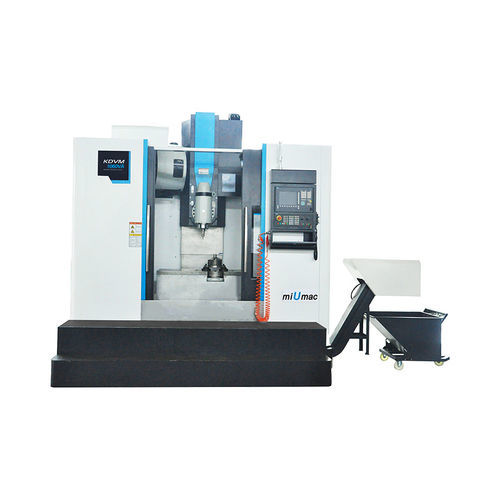

5軸マシニングセンタ KDVM1060VA

縦型HSK A-63BBT40

FANUC、SIMENSなどの5軸連動システムを採用し、高速、高精度、高速、安定した送りの特性をサポートする。X/Y/Zに精密リニアガイドを使用し、機械の高剛性と高精度を確保する。 アイテム - ユニット - KDVM1060VA 加工範囲 X/Y/Z軸移動量 - mm - 1000/600/600 A軸回転角度 - 度 - 360 B軸回転角度 - ° - ±110 C軸回転角度 - 度 主軸中心線からコラム面までの距離 - mm - 640 主軸中心線からワークテーブルまでの距離 - mm - 395～995 主軸端からワークテーブルまでの距離 - mm - 150～750 A軸中心線からワークテーブル面までの距離 - mm - 160 ワークテーブル 回転テーブル直径 - mm - Φ250（A軸） T溝（幅×数×間隔） - mm - 18×5×100 回転テーブル最大荷重 - kg - 250（心押し台付き） 長方形テーブルサイズ - mm - 1700×600 長方形テーブル最大荷重 - kg - 800 フィードシステム X/Y/Z軸早送り - m/min - 30/30/30 X/Y/Z軸トルク - Nm - 27/27/27 A軸 最高回転数 - rpm - 50 B軸 最高回転数 - rpm - 16 C軸 最高回転数 - rpm - - 0 A軸許容切削力 - Kgf-m - 112 B軸許容切削力 - Kgf-m - 100 C軸許容切削抵抗 - Kgf-m 主軸システム - - - 主軸駆動モード 主軸駆動方式 - - ビルトインタイプ 主軸最高回転数 - rpm - 15000 主軸定格出力 - kW - 21 主軸定格トルク - Nm - 76 工具シャンク仕様 - - HSK-A63/BBT40 工具交換システム（ディスクタイプ 工具収納本数 - 24本 工具交換時間（T-T） - 秒 - 2 精度 X/Y/Z軸繰り返し位置決め精度 - mm - ≤0.006 X/Y/Z軸繰り返し位置決め精度 - mm - ≤ 0.01 A/C、B軸繰り返し位置決め精度 - mm - ≤6 A/C、B軸位置決め精度 - mm - ≤ 12 A/C、B軸最小割出単位 - 度 - 0.001 その他 機械重量 - kg - 6500
