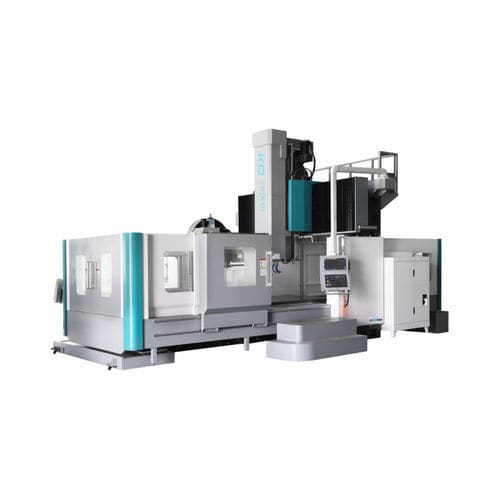

3軸マシニングセンタ KDXM1830縦型ガントリー型BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 激しい使用に耐える, 航空産業用, 大きなワークピース, 金型工業用
- その他の特徴
- 高性能, 高精度
- X軸移動距離
3,200 mm
(125.98 in)- Y軸移動距離
1,800 mm
(70.87 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- Y軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- Z軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- 最大テーブル積載量
6 t
(7 us ton)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.016 mm
(0.00063 in)- 繰返し精度
0.012 mm
(0.00047 in)- 総重量
21 t
(23.15 us ton)
詳細
CNCガントリーマシニングセンターは、高品質、高精度、高性能のハイエンド技術集約型製品で、入念に設計・製造されている。
アイテム - ユニット - KDXM1620 - KDXM1830 - KDXM2030
ワークテーブル
- -
テーブルサイズ - mm - 1300×2000 - 1600×3000 - 1800×3000
ガントリーゲート幅 - mm - 1660 - 1800 - 2000
Tスロット（数×幅×間隔）- mm - 7×22×170 - 9×22×180
加工範囲
主軸端からテーブル面までの距離 - mm - 250-1050 - 190-970 - - mm
主軸システム
- - -
主軸駆動方式 - - ベルトタイプ - - 主軸定格トルク - Nm
主軸定格トルク - Nm - 143
フィードシステム
- -
X/Y/Z モータトルク - Nm - 36/36/36
X/Y/Z 早送り速度 - m/min - 15/15/15 - 10/12/12
X/Y/Z トランスミッション比 - - 1/1/1 - 2.5/1/1
精度
- -
X/Y/Z 位置決め精度 - mm - ≤0.016/0.016/0.016 - ≤0.020/0.020/0.016 - ≤0.020/0.020/0.016
ツールマガジンシステム
- - -
工具最大径（隣接工具径/隣接工具径） - mm - Ф112/Ф200 - -工具最大径（隣接工具径/隣接工具径） - mm - Ф112/Ф200
工具最大長 - mm - 300
---
