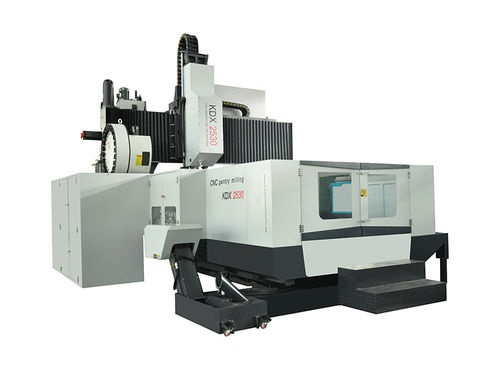

3軸マシニングセンタ KDXM2230/2530縦型ガントリー型BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- その他の特徴
- 高性能, 高精度
- X軸移動距離
3,200 mm
(125.98 in)- Y軸移動距離
2,600 mm, 2,800 mm
(102.36 in, 110.24 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- Y軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- Z軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 5,000 mm/min
(3.28 in/s)- 最大テーブル積載量
12 t, 13 t
(13 us ton, 14 us ton)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.016 mm, 0.02 mm
(0.00063 in, 0.00079 in)- 総重量
28 t, 29 t
(30.86 us ton, 31.97 us ton)
詳細
1.CNCガントリーマシニングセンターは、高品質、高精度、高性能のハイエンド技術を集約した製品で、弊社がお客様のために慎重に設計・製造しています。
2.ワークテーブルの前後移動方向をX軸、ビームの左右移動方向をY軸、主軸ラムの上下移動方向をZ軸とする。
品名 - ユニット - KDXM2230 - KDXM2530
ワークテーブル
- -
テーブルサイズ - mm - 2000×3000
ガントリーゲート幅 - mm - 2300 - 2500
Tスロット（数×幅×間隔） - mm - 9×22×200 - 11×22×180
加工範囲
主軸端からテーブル面までの距離 - mm - 250-1250
主軸システム
-
主軸駆動方式 - - ベルトタイプ - - 主軸定格トルク - Nm
スピンドル定格トルク - Nm - 143
フィードシステム
- -
X/Y/Z モータトルク - Nm - 36/36/36
X/Y/Z 速度 - m/min - 10/12/12 - 8/10/12
X/Y/Z トランスミッション比 - - 2.5/2/2
精度
X/Y/Z 繰り返し位置決め精度 - mm - 0.012/0.012/0.010 - 0.016/0.012/0.010
ツールマガジンシステム - - -
工具最大径（隣接/隣空き） - mm - Ф112/Ф200 - -工具最大径（隣接/隣空き） - mm - Ф112/Ф200
工具最大長さ - mm - 300
---
