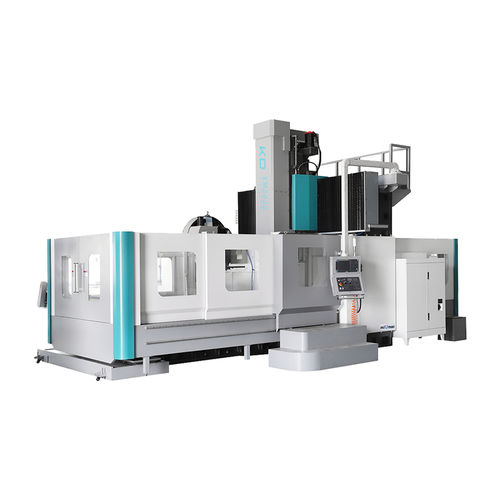

3軸マシニングセンタ KDXM2030

縦型ガントリー型BT 50

CNCガントリーマシニングセンター CNCガントリーマシニングセンターは、高品質、高精度、高性能を慎重に設計し、製造されたハイエンドの技術を集約した製品です。 品目 - KDXM2030 - ユニット ワークテーブル テーブルサイズ - 1800×3000 - mm ガントリーゲート幅 - 2000 - mm テーブル荷重 - 8 - t Tスロット（数×幅×間隔） - 9×22×180 - mm 加工範囲 X移動量 - 3200 - mm Y移動量 - 1800 - mm Z移動量 - 800 - mm 主軸端からテーブル面までの距離 - 190-970 - mm スピンドルシステム 主軸駆動方式 - ベルト式 主軸回転数 - 6000 - rpm 主軸定格出力 - 15 - kW 主軸定格トルク - 143 - Nm 主軸内径テーパ - BT50 フィードシステム X/Y/Z モータトルク - 36/36/36 - Nm X/Y/Z切削送り速度 - 1-5000 - mm/min X/Y/Z早送り速度 - 10/12/12 - m/min X/Y/Z トランスミッション比 - 2.5/1/1 精度 X/Y/Z 位置決め精度 - ≤0.020/0.020/0.016 - mm X/Y/Z 繰り返し位置決め精度 - ≤0.012/0.012/0.010 - mm ツールマガジンシステム ツールマガジン容量 - 24本 最大工具径（隣接/隣接工具径） - Ф112/Ф200 - mm 工具最大長 - 300 - mm 工具最大重量 - 18 - kg その他 CNCシステム - FANUC 0i MF（5） - 機械重量 - 22 - t
