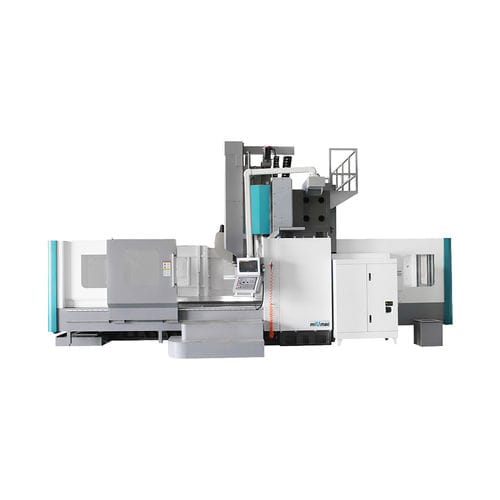

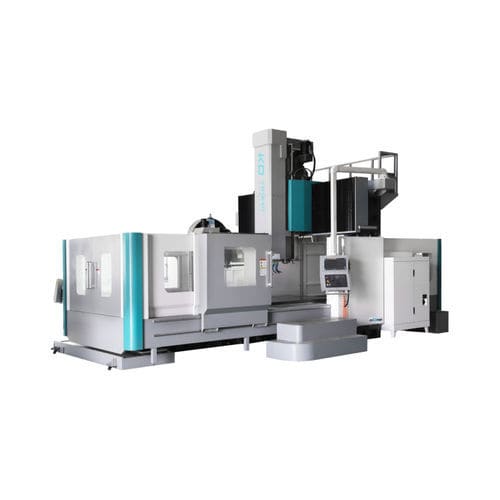

3軸マシニングセンタ KDXM1620縦型ガントリー型BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 激しい使用に耐える, 航空産業用, 大きなワークピース, 金型工業用, 医療用
- その他の特徴
- 高性能, 高生産性, 精密, 高剛性
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
1,650 mm
(64.96 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
15 m/min
- 最大テーブル積載量
5 t
(6 us ton)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.016 mm
(0.00063 in)- 繰返し精度
0.01 mm
(0.00039 in)- 総重量
20 t
(22.05 us ton)
詳細
CNCガントリーマシニングセンター
CNCガントリーマシニングセンターは、高品質、高精度、高性能を慎重に設計し、製造されたハイエンドの技術を集約した製品です。
アイテム - KDXM1620 - ユニット
ワークテーブル
テーブルサイズ - 1300×2000 - mm
ガントリーゲート幅 - 1660 - mm
テーブル荷重 - 5 - t
Tスロット（数×幅×間隔） - 7×22×170 - mm
加工範囲
X移動量 - 2000 - mm
Y移動量 - 1650 - mm
Z移動量 - 800 - mm
主軸端からテーブル面までの距離 - 250-1050 - mm
スピンドルシステム
主軸駆動方式 - ベルト式
主軸回転数 - 6000 - rpm
主軸定格出力 - 15 - kW
主軸定格トルク - 143 - Nm
主軸内径テーパ - BT50
フィードシステム
X/Y/Z モータトルク - 36/36/36 - Nm
X/Y/Z切削送り速度 - 1-5000 - mm/min
X/Y/Z早送り速度 - 15/15/15 - m/min
X/Y/Z トランスミッション比 - 1/1/1
精度
X/Y/Z 位置決め精度 - ≤0.016/0.016/0.016 - mm
X/Y/Z繰り返し位置決め精度 - ≤0.010/0.010/0.010 - mm
ツールマガジンシステム
ツールマガジン容量 - 24本
工具最大径（隣接工具/空工具） - Ф112/Ф200 - mm
工具最大長 - 300 - mm
工具最大重量 - 18 - kg
その他
CNCシステム - FANUC 0i MF（5） -
機械重量 - 20 - t
---
