3軸マシニングセンタ KDX2540/3260/4280
縦型ガントリー型BT 50

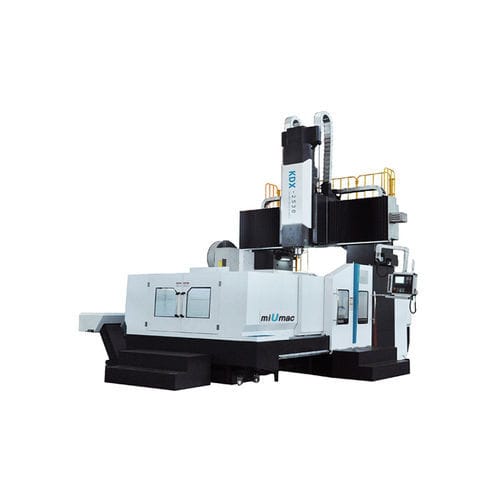

3軸マシニングセンタ - KDX2540/3260/4280 - Zhejiang KAIDA Machine Tool CO., LTD. - 縦型 / ガントリー型 / BT 50

お気に入りに追加する

商品比較に追加する

Zhejiang KAIDA Machine Tool CO., LTD.のサイトについての詳しい情報

特徴

軸の数

3軸

主軸の方向

縦型

タイプ

ガントリー型

スピンドル

BT 50

ツールステーション数

24ツールステーション

認証

ISO 9001

応用

自動車産業用, 型用, 激しい使用に耐える, 航空産業用, 大きなワークピース

その他の特徴

高性能, 高精度

X軸移動距離

4,200 mm, 6,200 mm, 8,000 mm
(165.35 in, 244.09 in, 314.96 in)

Y軸移動距離

2,800 mm, 3,300 mm, 4,200 mm
(110.24 in, 129.92 in, 165.35 in)

Z軸移動距離

1,000 mm, 1,250 mm
(39.37 in, 49.21 in)

回転速度

6,000 rpm
(37,699 rad.min-1)

出力

15 kW, 22 kW
(20.39 hp, 29.91 hp)

X軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 5,000 mm/min
(3.28 in/s)

Y軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 5,000 mm/min
(3.28 in/s)

Z軸の移動速度

最少: 1 mm/min
(0 in/s)

最大: 5,000 mm/min
(3.28 in/s)

最大テーブル積載量

17 t, 30 t, 40 t
(19 us ton, 33 us ton, 44 us ton)

最大ツール重量

18 kg
(39.7 lb)

位置決め精度

0.016 mm, 0.02 mm, 0.025 mm, 0.03 mm, 0.04 mm
(0.00063 in, 0.00079 in, 0.00098 in, 0.00118 in, 0.00157 in)

総重量

33 t, 50 t, 80 t
(36.38 us ton, 55.12 us ton, 88.18 us ton)

詳細

ワークテーブルの前後移動方向をX軸、ビームの左右移動方向をY軸、スピンドルラムの上下移動方向をZ軸とする。 X軸とY軸はリニアガイドレール、Z軸は矩形ガイドレールを採用している。工作機械の精度は安定し、性能は信頼でき、操作は便利で柔軟である。アイテム - ユニット - KDXM2540 - KDXM3260 - KDXM4280 ワークテーブル - - テーブルサイズ - mm - 2200×4000 - 2700×6000 - 3000×8000 ガントリーゲート幅 - mm - 2500 - 3200 - 4200 Tスロット（数×幅×間隔） - mm - 11×22×180 - 11×28×250 加工範囲主軸端からテーブル面までの距離 - mm - 250-1250 - 250-1500 スピンドルシステム - - - 主軸駆動方式 - - ベルト式 - - ベルト式 - - ベルト式主軸定格トルク - Nm - 143 - 140 - 140 フィードシステム - - - X/Y/Z モータトルク - Nm - 36/36/36 - 53/38/38 - X/Y/Z 早送り速度 - m/min - 8/10/12 X/Y/Z 早送り速度 - m/min - 8/10/12 - 6/10/8 - 6/8/8 X/Y/Z トランスミッション比 - - 2.5/2/2 - 5/2/2 - 8/4/2 精度 X/Y/Z繰り返し位置決め精度 - mm - ≤0.016/0.012/0.010 - ≤0.020/0.012/0.010 - ≤0.030/0.016/0.010 ツールマガジンシステム工具最大径（隣接/隣接工具径） - mm - Ф112/Ф200 -工具最大径（隣接/隣接工具径） - mm - Ф112/Ф200 工具最大長さ - mm - 300

---
