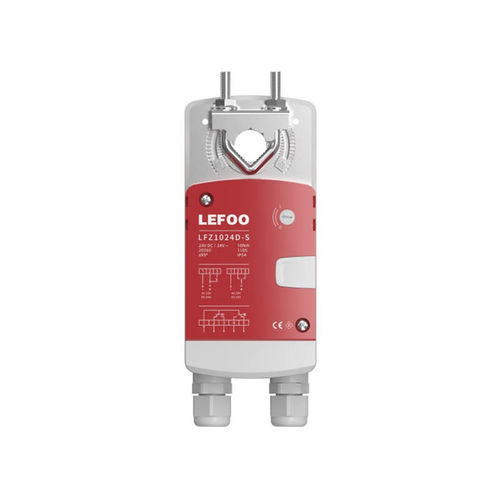

電動ダンパー用アクチュエータ LFZ10

電動式回転式パートターン

概要
LFZ10 ダンパーアクチュエータはブラシレスモーターを採用し、長寿命・低騒音で安定した動作を提供します。制御は On/Off（2点/3点）、0(2)-10 VDC、0(4)-20 mA、RS485 に対応します。直接カップリング設計によりダンパー軸へ直接取り付け可能です。取り外し可能な端子箱と防水ケーブルグランドにより現地配線が容易です。商業施設、産業設備、公的施設などの建物自動化（HVAC）および各種換気システムのダンパー駆動に適しています。

主な特長

• 建物自動化および機械換気システム（HVAC）のダンパー駆動用に設計
• さまざまな軸径に対応する直接カップリング設計
• 手動操作ボタンでギアを解除し、停電時に手動復帰が可能
• 最大約1.5 m²のダンパーに適合
• 取り外し可能な端子箱と防水ケーブルグランドで施工性を向上

技術仕様

• モデルシリーズ：LFZ10
• モータータイプ：ブラシレスモーター
• 定格電圧：AC/DC 24 V 50/60 Hz；AC 100–240 V 50/60 Hz
• 電圧範囲：AC/DC 19.2–28.8 V；AC 85–264 V
• 消費電力：動作時 < 4.5 W；保持時 < 1 W
• 電気等級：クラス III（SELV）；クラス II（二重絶縁）
• 電気接続：端子接続（14–22 AWG）
• 制御方式：On/Off（2点/3点）；0(2)-10 VDC；0(4)-20 mA；RS485
• フィードバック：なし；0(2)-10 VDC；0(4)-20 mA；RS485
• フィードバックスイッチ：2 × SPDT 250 V / 3 A
• トルク：10 N·m
• 回転角：≤95°；全行程動作時間：110 s
• 対応ダンパー面積：約1.5 m²（最大目安）
• 騒音レベル：1 m で ≤40 dB
• 位置表示：機械インジケータ
• 耐久性：全行程100,000サイクル
• 保護等級：IP54
• 使用温度：-20 ～ 60 ℃；保管温度：-40 ～ 80 ℃
• 湿度：5～95％（結露なきこと、EN 60730-1）
• ダンパー軸：軸長 > 50 mm；丸 Ø6–15 mm；角 8×8–12×12 mm
• 本体重量例：0.65 kg（24 V On/Off タイプ）

取付けおよび注意

• 回転方向はロータリースイッチで選択可能。据付後に方向を確認してください
• 手動開放ボタンでギアを解除し、点検や停電時の手動操作を行ってください
• AC電源でRS485出力を使用する場合は、絶縁電源を使用してください
• 端子接続範囲（14–22 AWG）および寸法図に従って取付けを行ってください
