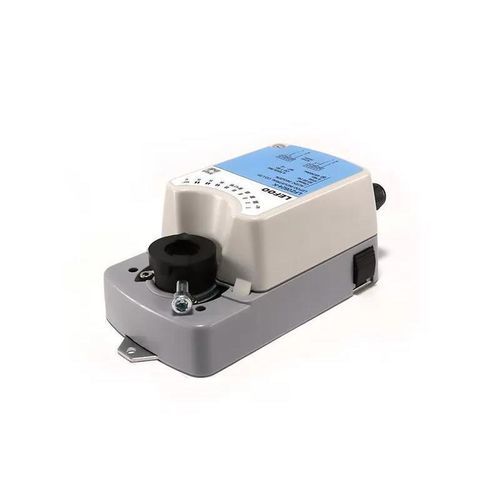

電動ダンパー用アクチュエータ LFZ-Q series

回転式90°IP54

製品概要
LFZ-Qシリーズは、DCまたはブラシレスモーター採用により高速位置決めが可能なダンパー用ロータリーアクチュエータで、代表トルクは5、8、16、24、40 Nmです。鉄道換気、換気システム、実験室、産業用HVACなどに適し、角軸・丸軸・その他のシャフトに取り付け可能で、手動操作、位置表示、過負荷保護を備えます。

主要仕様

• トルク：5 / 8 / 16 / 24 / 40 Nm（48 Nm 記載あり）
• 電源：DC24V、AC24V 50/60Hz、AC100–240V（定格範囲 AC/DC 19–28.8V / AC85–265V）
• 消費電力：動作時 4.5 W、待機時 0.5 W
• 保護等級：IP54、電気等級：SELV / 二重絶縁
• 回転：定格 90°（最大 95°）、回転方向は DIP スイッチで選択可能
• 騒音：約46 dBA（1 m）、動作温度：-20°C〜+50°C、保管：-30°C〜+80°C
• ケーブル/端子：ケーブル 0.5 mm²、端子最大 2 mm²

型番例

• LFZ-Q0524/230-K/KF — 5 N·m；24V/230V；3.5 s；オンオフ制御；補助スイッチ 2 セット
• LFZ-Q0824/230-M/MF — 8 N·m；24V/230V；8 s；0(2)–10 V / 0(4)–20 mA；補助スイッチ 2 セット
• LFZ-Q1624/230-M/MF — 16 N·m；24V/230V；16 s；アナログ制御；補助スイッチ 2 セット
• LFZ-Q2424/230-M/MF — 24 N·m；24V/230V；< 30 s；アナログ制御；補助スイッチ 2 セット
• LFZ-Q4024/230-M/MF — 40 N·m；24V/230V；< 30 s；アナログ制御；補助スイッチ 2 セット

取付けと機能

• 取付け：角軸、丸軸、その他のシャフトに対応；最小シャフト長 > 50 mm
• ギア解除ボタンによる手動操作、手動リミット機能
• DIP スイッチで回転方向を選択可能；位置は角度表示で確認
• 過負荷保護を装備；質量 < 1.3 kg

発注情報
サフィックス -KF / -MF は補助スイッチ付きバリエーションを示します。発注時は完全な型番を指定してください。

主な用途

• HVAC（空調）およびビルオートメーション
• 鉄道車両の換気
• クリーンルームおよび研究室
• 産業用換気および水処理システム
