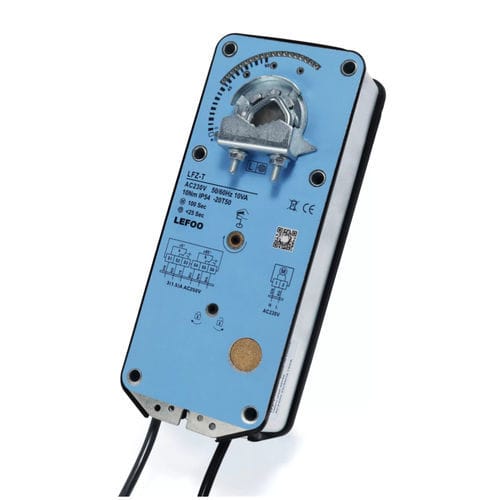

電動ダンパー用アクチュエータ LFZ-T series

手動回転式パートターン

概要
LFZ‑T05 シリーズの電気ダンパーアクチュエータは、輸入された DC モーターまたはブラシレスモーターを採用し、代表トルク 5 N·m（10 N·m、15 N·m のバリエーションあり）を供給します。建物の換気ダンパー向けに設計され、電源遮断時は機械式スプリングでのリセット（フェイルセーフ）を行い、3 万回以上の繰り返し動作に対応します。

主な特長

• 定格トルク：5 N·m（5/10/15 N·m のモデルあり）。
• モーター種類：輸入 DC モーター／ブラシレスモーター。
• 機能：電気駆動＋停電時の機械式スプリングリセット。
• 耐久性：> 30,000 サイクル。
• 手動操作および機械式位置表示。
• 制御：ON‑OFF 信号。補助スイッチ付き（KF）モデルあり。
• 保護等級：IP54。騒音：モーター稼働時 ≈46 dB、スプリングリセット時 ≈62 dB。
• シャフト互換性：シャフト長 >50 mm、丸／四角シャフト 10–20 mm／10x10–16x16。
• 重量：<1.8 kg。

技術仕様

• 定格電圧：AC24V 50/60Hz、DC24V、または AC100–240V 50/60Hz（機種により異なる）。
• 定格電圧範囲：AC/DC 19.2–28.8 V / AC 85–265 V。
• ケーブルサイズ：0.5 mm²。
• 補助スイッチ定格：3 A、AC230 V（KF モデル：2 セット）。
• 回転角：最大 95°（フルストロークは機械的に調整可能）。
• モーター運転時間：約 70 s、スプリングリセット時間 <20 s。
• 動作温度：-20 .. +50 °C、保管温度：-30 .. +80 °C。
• 湿度：95 % RH まで、結露なし。

モデル一覧

• LFZ-T0524-K / T1024-K / T1524-K — 出力 5 N / 10 N / 15 N、24 V、モーター運転 ≈70 s、スプリングリセット <20 s、ON‑OFF 制御。
• LFZ-T0524-KF / T1024-KF / T1524-KF — 上記に補助スイッチ2セットを追加。
• LFZ-T05230-K / T10230-K / T15230-K — 出力 5 N / 10 N / 15 N、230 V、モーター運転 ≈70 s、スプリングリセット <20 s、ON‑OFF 制御。
• LFZ-T05230-KF / T10230-KF / T15230-KF — 上記に補助スイッチ2セットを追加。

寸法

• 取り付けおよび軸選定は寸法図をご参照ください。
• シャフト長：>50 mm。対応軸径：丸 10–20 mm、10x10 .. 16x16 など。
• 重量：<1.8 kg。

ドキュメント

• データシート（PDF）あり：LFZ‑T スプリングリセット式ダンパーアクチュエータ。
