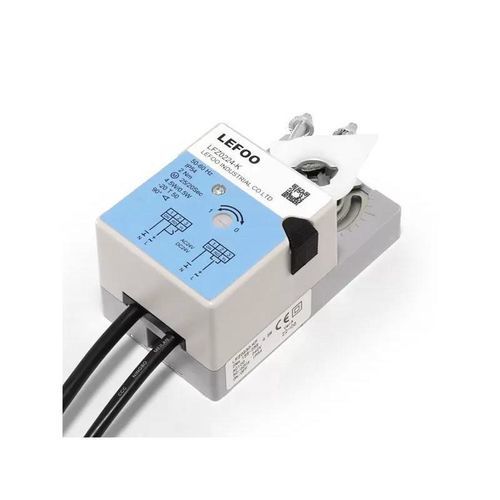

電動ダンパー用アクチュエータ LFZ series

電動式回転式90°

概要
LFZシリーズのダンパー用ロータリーアクチュエータは、輸入DCモーターまたはブラシレスモーターを採用し、2 Nm〜40 Nmのトルクを提供します。空気・水系ダンパーの回転制御に直接使用でき、ON-OFF制御または0(2)-10V / 0(4)-20mAのアナログ制御をサポートし、電流/電圧フィードバックの相互変換が可能です。角軸・丸軸・形状軸に取付可能。ギアセットの解除による手動操作、過負荷保護、位置インジケータを装備。保護等級IP54。

電気パラメータ
定格電圧: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
定格電圧範囲: AC/DC 19.2…28.8V / AC85…265V
消費電力: 動作 4.5W; 待機 0.5W
配線仕様: 0.5 mm²; 端子最大: 2 mm²

機能パラメータ
トルク選択: 2 Nm、4 Nm、6 Nm、8 Nm、16 Nm、24 Nm、32 Nm、40 Nm
適合ダンパー面積（参考）: 2Nm → 0.3 m²; 4Nm → 0.5 m²; 6Nm → 0.8 m²; 8Nm → 1.2 m²; 16Nm → 2.5 m²; 24Nm → 3.7 m²; 32Nm → 5.2 m²
回転方向: DIPスイッチで選択可能
手動調整: ギアセット解除ボタン押下後に可能
定格/最大角度: 90° / 95°
騒音レベル: 46 dBA（1 m地点）
位置フィードバック: 位置インジケータにより回転角を表示

作動環境
電気等級: クラスIII（安全低電圧）および二重絶縁（II）
保護等級: IP54
動作温度: -20℃〜+50℃
保管温度: -20℃〜+50℃
温湿度試験: 95% RH 非結露 / EN 60730-1準拠

寸法・機械
寸法（L×W×H mm）: 寸法図を参照
必要最小軸長: >50 mm
質量: <1.3 kg

モデル（要約）

• LFZ0224/230-K/KF — 出力トルク: 2 Nm; 電源: 24V/230V; 実行時間: 20–25 s; 制御: ON-OFF; 補助スイッチ: 1セット
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 s; 0(2)~10V / 0(4)~20mA; 1セット
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 s; ON-OFF; 2セット
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 s; ON-OFF; 2セット
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 s; ON-OFF; 2セット
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 s; ON-OFF; 2セット
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 s; ON-OFF; 2セット
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 s; ON-OFF; 2セット
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 s; 0(2)~10V / 0(4)~20mA; 2セット
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 s; ON-OFF; 2セット
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 s; 0(2)~10V / 0(4)~20mA; 2セット

ドキュメント
製品仕様書（PDF）およびCE（LVD）証明書が入手可能です。

特長 / 技術仕様

• トルク範囲: 2–40 Nm
• 制御信号: ON-OFF または 0(2)-10V / 0(4)-20mA（M/MFモデル）
• 電源: 24V DC / 24V AC / 85–265V AC（モデルによる）
• 消費電力: 動作 4.5W; 待機 0.5W
• 保護等級: IP54
• 動作温度: -20℃〜+50℃
• 騒音: 約46 dBA（1 m）
• 手動操作と過負荷保護を内蔵
• 回転角: 公称90° / 最大95°
• 最小軸長: >50 mm; 重量: <1.3 kg
