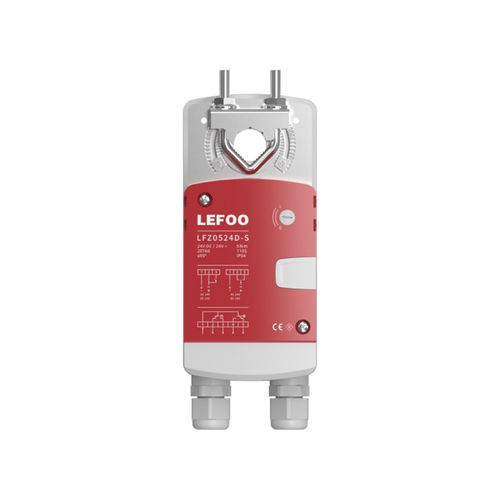

電動ダンパー用アクチュエータ LFZ05

電動式回転式パートターン

製品概要
LFZ05は直接結合型のダンパーアクチュエータで、ブラシレスモーターを搭載し、HVACおよび機械換気システムのダンパー制御向けに設計されています。On/Off、2点、3点、0(2)-10 VDC、0(4)-20 mA、RS485など複数の制御方式に対応し、低騒音で長寿命、端子箱と防水ケーブルグランドにより現地配線が容易です。

適用分野

• ビルディングオートメーション（HVAC）
• 商業施設向け機械換気
• 産業用換気・空気処理
• 公共施設および大規模設備

主要仕様

• 型番: LFZ05
• トルク: 5 Nm
• 回転角: ≤95°
• 作動時間（全行程）: 110 s
• 騒音レベル: 1 mで ≤40 dB
• 耐用回数: 100,000 サイクル（全行程）
• 保護等級: IP54
• 動作温度: -20 °C～60 °C
• 保存温度: -40 °C～80 °C
• 最大湿度: 5%–95%（結露なきこと、EN 60730-1）

電気的パラメータ

• 定格電圧: AC/DC 24 V 50/60 Hz；AC 100–240 V 50/60 Hz
• 電圧範囲: AC/DC 19.2–28.8 V；AC 85–264 V
• 消費電力: 動作時 <4.5 W；保持時 <1 W
• 電気等級: クラスIII（SELV）またはクラスII（二重絶縁）
• 制御信号: On/Off、2点、3点、0(2)-10 VDC、0(4)-20 mA、RS485
• フィードバック: なし / 0(2)-10 VDC / 0(4)-20 mA / RS485
• フィードバックスイッチ: 2 × SPDT 250 V / 3 A
• 電気接続: ターミナル接続（14–22 AWG）

機械・寸法

• ダンパー軸への直接結合取り付け
• 必要な軸長: >50 mm
• 軸適合: Ø6–16 mm 丸軸、または □8×8–12×12 mm 四角軸
• 重量: 0.65 kg（24 V On/Offタイプ）
• 正確な寸法は図面参照

設置と注意事項

• 回転方向はロータリースイッチで選択可能。手動位置決め用にボタンでギア解除可能
• 選択した制御方式に従い配線を行い、推奨ケーブルサイズを使用してください
• 重要: RS485出力付きでAC電源を使用する場合は、絶縁電源を使用してください
• 商業・軽工業向けHVAC用途に適合。設置前に周囲条件を確認してください
