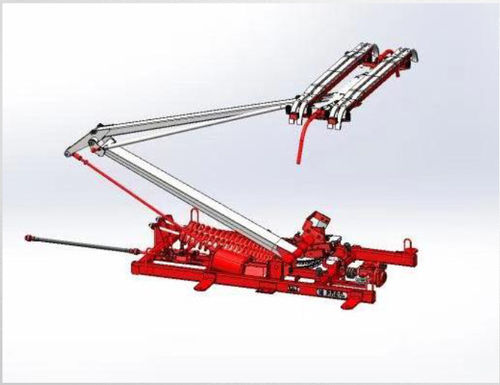

インターアーバン列車パンタグラフ PT7203 Series

地下鉄用DC単腕式

地下鉄パンタグラフと都市鉄道パンタグラフ パンタグラフとコンタクト・ライン・システムはよくマッチしている。 ベローズスプリング二次緩衝設計 セグメント化された接触帯設計、メンテナンスが簡単。 交通便利 機械的なバネで持ち上げ、信頼性が高く、安定している。 機械磨耗が小さく、接触線とストリップの寿命が延びる。 接触線とストリップの寿命が延びる。F=80±10N 接触線電圧：DC 1500 V パンタグラフ名称：シングルアームパンタグラフ 最高運転速度：120 km/h 集電性能：最大2400A 昇降方式：昇降：スプリング/昇降：エアー 昇降方式：電磁フック 電磁フック解除/エアーフック解除 使用空気圧：450〜980kPa 静止接触力：80±10N パンタグラフ高さ：最大作業2235mm コンタクトストリップ：金属含浸カーボンストリップ コンタクトストリップ固定方法：ボルト締め 質量：≦170 kg（絶縁体含まず） 使用環境温度：-20 - 50 （保管・組立温度：-40）
