地下鉄用パンタグラフ

... パンタグラフ・メトロ（SBE、SBL） メトロや路面電車の故障は、ダイヤ全体に多大な影響を及ぼすため、絶対に許されない。そのため、堅牢で信頼性の高いコンポーネントが非常に重要なのです。当社の地下鉄用パンタグラフのように、すでに世界中で使用されており、2つのコンセプトで提供しています：パンタグラフを降下させるためのスプリング式電気駆動のSBEと、駆動スプリングと降下シリンダーに代わるエアベローズ駆動のSBLです。もちろん、お客様のご要望に応じたカスタマイズも可能です。個別にバネで固定されたコレクタストリップは、架線との永続的で信頼性の高い接触により、さらなる安全性を提供します。最高品質のコレクタストリップ、包括的なアクセサリ、そしてあらゆるご質問をサポートするカスタマーサービスにより、最適にマッチした完全なシステムをご利用ください。 このような利点があります： 狭いトンネルでも安全に使用できるコンパクト設計 ベローズ駆動または電動下降駆動のパンタグラフ 個別にバネをかけたコレクターストリップにより、架線と恒久的かつ確実に接触 お客様のご要望に応じたカスタマイズが可能 パンタグラフSBE-メトロ: ...

最大対応速度: 120 km/h
定格電圧: 600, 25,000 V
接触力: 60 N - 140 N

... 軽くてコンパクト、しかも耐久性に優れたパンタグラフをお探しなら、あらゆるタイプのライトレール車両に対応するメトロのパンタグラフがおすすめです。 メトロパンタグラフは軽量でコンパクトな製品であり、様々な地下鉄や郊外のライトレール車両に使用されています。その設計は、1.1mから最大2.6mまでの作業延長を可能にする最小寸法を保証します。自動落下(ADD)、最大延長制限、カーボンストリップ摩耗検出などのあらゆる最新システムを装備し、最も厳しい要求を満たすことができます。メトロパンタグラフは最高時速120kmまで対応します。 国内外の様々なインターフェースおよびコレクターヘッドプロファイル規格に準拠しています。 メリット 空気圧駆動 信頼性が高く、サービス実証済みのソリューション 国際および国内規格に準拠 コンパクトな寸法 軽量 世界中で5,000台以上のパンタグラフを納入（2006年以降） 低ライフサイクルコスト カタログまたはカスタマイズソリューション オプション 分離オプション（ADD）を含む自動落下装置 最大伸長制限装置 カーボンストリップ摩耗検知 様々な機械／電気／空気圧インターフェース ご要望に応じたコレクターヘッドプロファイル 空気圧制御ユニット屋外設置ボックス ...

最大対応速度: 120 km/h
定格電圧: 1.5 kV
接触力: 80 N

... 地下鉄パンタグラフと都市鉄道パンタグラフ パンタグラフとコンタクト・ライン・システムはよくマッチしている。 ベローズスプリング二次緩衝設計 セグメント化された接触帯設計、メンテナンスが簡単。 交通便利 機械的なバネで持ち上げ、信頼性が高く、安定している。 機械磨耗が小さく、接触線とストリップの寿命が延びる。 接触線とストリップの寿命が延びる。F=80±10N 接触線電圧：DC 1500 V パンタグラフ名称：シングルアームパンタグラフ 最高運転速度：120 km/h 集電性能：最大2400A 昇降方式：昇降：スプリング/昇降：エアー 昇降方式：電磁フック 電磁フック解除/エアーフック解除 使用空気圧：450〜980kPa 静止接触力：80±10N パンタグラフ高さ：最大作業2235mm コンタクトストリップ：金属含浸カーボンストリップ コンタクトストリップ固定方法：ボルト締め 質量：≦170 ...

最大対応速度: 120 km/h
定格電圧: 0.6, 0.75 kV
接触力: 49 N - 70 N

... パンタグラフ式LRV 接線電圧：DC 600V または DC 750V パンタグラフ名称：シングルアームパンタグラフ 最高運転速度：120 km/h 集電性能：最大 1200A、実効800A 昇降：昇降：バネ式/昇降：バネ式/昇降：バネ式： 電動式 昇降方式電動式 使用電圧：24V（20-28V）/DC 静止接触力：49〜70N パンタグラフ高さ：最大作業2000mm 接触帯：銅焼結合金、金属含浸炭素帯、純炭素帯 含浸カーボンストリップ、純カーボンストリップ コンタクトストリップ固定方法：ボルト締め 質量：150 ...

最大対応速度: 160 km/h
定格電圧: 1.5, 25 kV
接触力: 49 N - 70 N

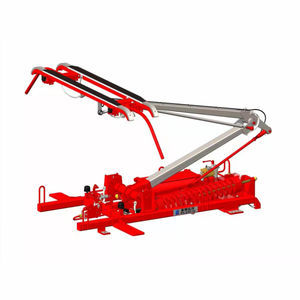

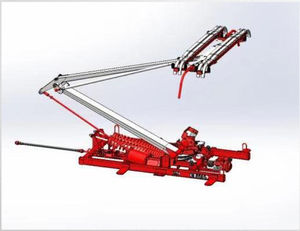

... パンタグラフ（地下鉄・都市間線） YT7100シリーズ 接線電圧：DC1500V及びAC25kV パンタグラフ名称：シングルアームパンタグラフ 最高運転速度：160km/h 集電性能：最大1200A /RMS 800 A 昇降方式：昇降：スプリング/昇降：エアー 昇降方式：電磁フック 電磁フック解除/エアーフック解除 使用エアー圧力：490 - 880 kPa 静止接触力：49〜70N パンタグラフ高さ：最大作業1700mm コンタクトストリップ：銅焼結合金、メタル含浸カーボンストリップ、ピュアカーボンストリップ 含浸カーボンストリップ、純カーボンストリップ コンタクトストリップ固定方法：ボルト締め 質量：100 ...

最大対応速度: 120 km/h
定格電圧: 1.5, 0.75 kV
充電電流: 1,000 A

... 速度が120km/h以下で、カテナリーの電圧が750Vまたは1500Vのライトレールや地下鉄車両に使用される。機械式自動降下装置が取り付けられている。全ての接続部にグローブルジョイントベアリングを使用。 ...
