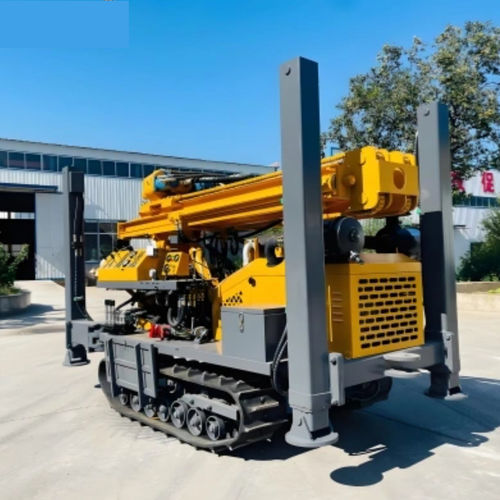

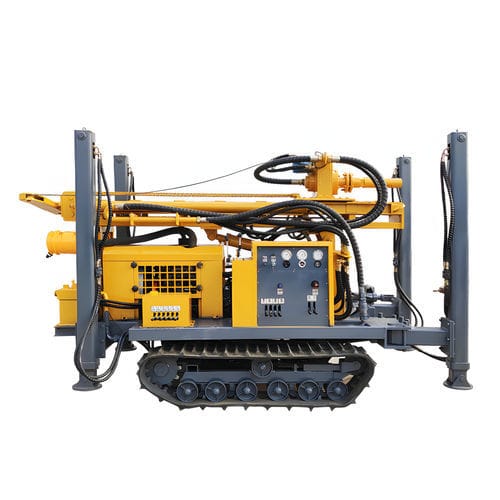

探査掘削装置 YG series

深さく井移動式

概要 この深層岩盤用掘削リグは、高トルク、深層掘削能力、および遠隔地での運用に適した携帯性を備えることで、硬岩盤の掘削における課題を解決するように設計されています。 堅い岩盤を貫通するためのトルク不足、遠隔地での頻繁な故障、プロジェクトの大幅な遅延といった一般的な課題に対し、堅牢なスイングトルクオプション、多彩なモデルラインナップ、過酷な環境下での実証済みの信頼性を提供することで対応します。 主な利点

• 高トルク設計：大型モデルではスイングトルクが最大 8500～11000 N·m に達し、石灰岩、花崗岩、玄武岩の穿孔が可能で、硬岩層での掘削速度も向上します。
• 掘削深度：各モデルは 180m から 600m までの掘削深度に対応しており、ほとんどの井戸および深層岩盤の掘削ニーズを満たします。
• 適応性と信頼性：-10°C～45°Cの環境での稼働に対応。12ヶ月以内の故障率は1%未満と報告されています。防塵・耐腐食性のコンポーネントにより、耐用年数は10年以上です。
• 操作とメンテナンスの容易さ：直感的な操作で、ほとんどのオペレーターは約1日で習得可能。基本メンテナンスは掘削50時間ごとで、一般的な月間メンテナンス費用は200ドル未満と報告されています。
• 携帯性と適応性：ディーゼル駆動のポータブル設計で、遠隔地や起伏の激しい地形にも対応し、最大30°の登坂能力を備えています。

利用可能なモデルと代表的な用途 製品ラインアップには、YG-180、YG-200、YG-300、YG-300A、YG-400、YG-600 などの複数のモデルが含まれています。 各モデルは、掘削孔径約140 mmから350 mm、掘削深度180 mから600 mまでをカバーしており、現場の地質や必要な出水量に応じて選択可能です。 主な適用シナリオ

• 農業用灌漑：乾燥地帯で安定した灌漑を行うための深井戸の掘削。
• 鉱業の探査および操業：遠隔地の鉱山や起伏の激しい地形での給水。
• 地域社会への給水：村や町への飲料水用井戸の掘削。
• 石油・ガス支援：エネルギー探査および関連現場のニーズに応じた給水を提供します。
• 緊急対応：自然災害後の緊急給水に向けた迅速な展開。

実例概要

• ブラジル（農場）：花崗岩層にはYG-300を推奨 — 2日間で約220 mまで掘削。 報告された成果：1日あたり約12,000リットルを供給する井戸3基の完成、大豆の収穫量が25％増加、年間の水輸送コストを大幅に削減。
• オーストラリア（鉱山）：特注のドリルビットと可搬型リグ構成により、鉄鉱石層を3日間で280mまで掘削。 報告された成果：鉱山の用水需要を満たす5つの井戸が完成し、年間輸送コストの削減が実現。報告期間中に機器の稼働停止は記録されていない。

よくあるお客様からの質問

• このリグは最も硬い岩石も穿孔できますか？ はい。高トルクモデル（大型モデルでは最大8500 N·m以上）は、花崗岩や石灰岩の掘削が可能であると報告されており、現場で確認された硬度範囲の岩石で試験が行われています。
• 専門技術者でなくても操作できますか？ ほとんどのユーザーから、チームが基本的な操作訓練を約1日で修了できるとの報告があります。このリグは操作が簡素化されるよう設計されています。
• メンテナンスの頻度はどのくらいですか？ 基本メンテナンスは50掘削時間ごとに推奨されています。予備部品の調達については、通常、世界中で入手可能であり、納期も短いとされています。
• 遠隔地でも使用できますか？ はい。ディーゼル駆動で持ち運びが可能であるため、遠隔地や起伏の激しい地形での展開に適しています。

技術仕様（表形式） モデル | YG-180 | YG–200 | YG–300 | YG–300A | YG–400 | YG–600 掘削孔径 | 140～254mm | 140～305mm | 140～325mm | 140～325mm | 140～350mm | 140～350mm 掘削深度 | 180m | 200m | 300m | 300m | 400m | 600m 1回の進み量 | 3.4m | 3.4m | 6.6m | 3.4m | 6.6m | 6.6m 走行速度 | 2.5km/h | 2.5km/h | 2.5km/h | 2.5km/h | 2.5km/h | 2.5km/h 登坂角度（最大） | 30° | 30° | 30° | 30° | 30° | 30° 搭載コンデンサ（出力） | 55kW | 65～70kW | 84kW | 75.8kW | 92kW | 115kW 使用空気圧 | 1.7～2.5MPa | 1.7～3.0MPa | 1.7～3.3MPa | 1.7～3.0MPa | 1.7～3.5MPa | 1.7～3.5MPa 空気消費量 | 17～31 m³/min | 17～30 m³/min | 17～35 m³/min | 17～35 m³/min | 17～35 m³/min | 17～35 m³/min ドリルパイプの長さオプション | 1.5m、2.0m、3.0m（一部のモデルでは6.0mも） | 1.5m、2.0m、3.0m | 1.5m、2.0m、3.0m、 6.0m | 1.5m、2.0m、3.0m | 1.5m、2.0m、3.0m、6.0m | 1.5m、2.0m、3.0m、6.0m ドリルパイプ径 | 76mm、89mm | 76mm、89mm | 89mm、102mm | 76mm、89mm、102mm | 89mm、 102mm、108mm | 102mm、108mm、114mm リグの揚力 | 15t | 12t | 20t | 16t | 22t | 28t 旋回速度 | 45～65 rpm | 45～70 rpm | 45～115 rpm | 40～70 rpm | 45～115 rpm | 45～115 rpm 旋回トルク | 3200～4600 N·m | 3500～4800 N·m | 6200～8500 N·m | 5700-7500 N·m | 6500-9000 N·m | 8500-11000 N·m 外形寸法（長さ×幅×高さ） | 3800×1500×2200 mm | 4000×1750×2450 mm | 5900×2000×2850 mm | 4100×1950×2600 mm | 5900×2100×2850 mm | 6000×2200×2850 mm 重量 | 4500 kg | 5800 kg | 9000 kg | 7000 kg | 10000 kg | 12000 kg 特性／技術仕様

• ブランド： YG（YG-180～YG-600の複数のモデルが利用可能）
• 掘削深度範囲：モデルにより180 m～600 m
• 掘削孔径：約140 mm – 350 mm（機種により異なる）
• 旋回トルク範囲：約3200 N·m ～ 約11000 N·m
• 駆動出力：標準的なエンジン出力 55 kW ～ 115 kW
• 空気消費量： 約17～35 m³/min（機種により異なる）
• 代表的なドリルパイプのオプション：1.5m／2.0m／3.0m（一部の機種では6.0mの長さに対応）
• リグの揚力： モデルにより12t～28t
• 遠隔地での使用に適した可搬型ディーゼル駆動仕様；最大30°の登坂能力
