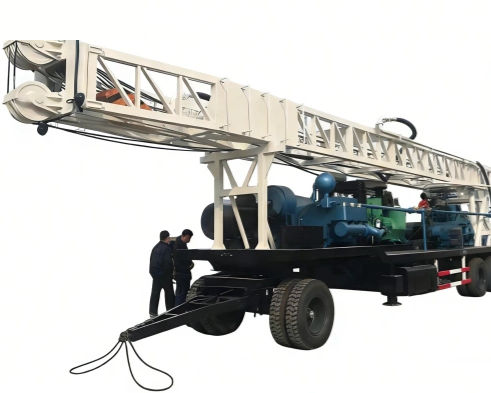

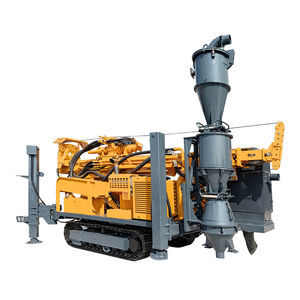

コアドリル掘削装置 YG-ZJ series

探査多機能地熱

概要
YG Machineryは、地域適応性、重作業プロジェクトおよびデジタル制御を想定した石油・地熱用の各種掘削リグ（油圧式および熱型）を供給しています。機器は30か国以上で使用され、石油・ガス探査、地熱掘削、石炭層メタン、採油井の施工、鉱床探査などに対応します。

主な特徴と機能

• 土質に応じた地域適応：粘土、砂岩、基盤岩、高温環境、遠隔地（遠隔地向けオフロードタイヤ構成）などに対応。
• 高度なデジタル制御：PLC制御およびPROFINETによるネットワーク化でデジタル掘削を実現し、操作ミスを低減し効率を向上。
• モデル群：YG-BZTシリーズ（1000–1500 m）およびYG-ZJシリーズ（YG-ZJ30、YG-ZJ40、YG-ZJ50）で幅広い深度と構成をカバー。
• 油圧式および熱（地熱）型のバリエーションがあり、プロジェクト種類（石油探査、地熱、鉱山コア採取、生産井、石炭層メタン）に応じてカスタマイズが可能。

ターンテーブル／ウィンチ／ドリルタワー（仕様概要）
ターンテーブル貫通穴径：660 mm
公称掘削深度例：1500 m、1200 m、1000 m
ドリルパイプ型式（mm）：φ89、φ114、φ127
ターンテーブル回転速度（rpm）：145、84、52、37
ターンテーブルトルク：22 kN·m

主ウィンチ：単本巻揚能力 90 kN；単本速度 0.84、1.90、3.3 m/s；ワイヤロープ：D-6×19 φ28 mm
補助ウィンチ：単本定格揚力 50 kN；ワイヤロープ：D-6×19 φ20 mm

ドリルタワー：有効高さ 18.482 m；定格荷重 60 t
有効ドリルパイプ例：108×108×12192 mm
フック荷重例：60 t

寸法（牽引／作業時）：牽引 15282×2790×4420 mm；作業時 15222×3800×20765 mm
重量例：48 t
牽引走行速度制限：20 KM/h

YG‑ZJシリーズ（モデル比較概要）

• モデル：YG‑ZJ30、YG‑ZJ40、YG‑ZJ50。
• 公称掘削範囲（ビット径別）：114 mmの場合 — ZJ30：1600–3000 m；ZJ40：2500–4000 m；ZJ50：3500–5000 m。127 mmの場合 — ZJ30：1500–2500 m；ZJ40：2000–3200 m；ZJ50：2800–4500 m。
• 最大フック荷重（kN）：ZJ30 = 1700；ZJ40 = 2250；ZJ50 = 3150。
• ドリリングワイヤ径（mm）：29 / 32 / 35（ZJ30 / ZJ40 / ZJ50）。ウィンチ定格出力（kW）：600 / 800 / 1200。デリック高さ（m）：41 / 43 / 45。

適用シナリオ

• 石油・ガス探査：石油、天然ガス、シェールガスの探査井用リグ。
• 地熱掘削：地熱プロジェクト向けの温泉井掘削用リグ。
• 石炭層メタン掘削。
• 油田向け生産井の施工（安定したリグ、デジタル制御オプションあり）。
• 鉱業プロジェクトの鉱床探査およびコア採取。

特性／技術仕様

• ブランド：YG Machinery
• 参照モデル系列：YG‑BZT（1000–1500 m）、YG‑ZJ（YG‑ZJ30、YG‑ZJ40、YG‑ZJ50）
• 制御システム：PLC制御およびPROFINETネットワーク
• ターンテーブル貫通穴径：660 mm
• 対応ドリルパイプ径：φ89、φ114、φ127
• ターンテーブル速度：145、84、52、37 rpm
• ターンテーブルトルク：22 kN·m
• 主ウィンチ単本容量：90 kN；補助ウィンチ：50 kN
• ウィンチ単本速度：0.84、1.90、3.3 m/s
• ワイヤロープ種・径：D-6×19 φ28 mm（主）、D-6×19 φ20 mm（補助）
• ドリルタワー有効高さ例：18.482 m；定格荷重例：60 t
• 有効ドリルパイプ例：108×108×12192 mm
• フック荷重例：60 t；リグ重量例：48 t；牽引速度制限：20 KM/h
• YG‑ZJシリーズの特性：最大5000 mの公称掘削深度、ウィンチ出力最大1200 kW、フック荷重最大3150 kN（YG‑ZJ50）
• 利用可能な構成：遠隔地向けオフロードタイヤ、油圧式リグ、地熱バリアント、PLCベースのデジタル制御およびプロジェクト別カスタマイズ。
