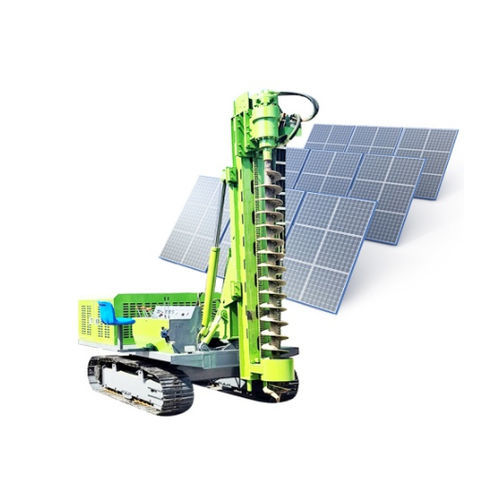

油圧振動掘削機

空圧式振動光起電用途用

製品概要
大規模な太陽光プロジェクトでは、打ち込み杭基礎の信頼性と施工速度が工期とライフサイクルコストに直結します。YG machineryの太陽光用パイルドライバーはPV架台向けに設計され、油圧式の打撃・振動機能に加え、掘削やスクリューパイル施工を組み合わせ、管杭、H型鋼、Cチャンネルなどを各種地盤で効率的に施工します。

主な機能
高度な油圧システムにより安定した打撃または振動エネルギーを供給します。多機能設計で打撃、掘削、スクリューパイルの施工に対応。精密なガイダンスと制御により杭の垂直性と深度管理を確保します。コンパクトな外形とクローラ式台車で現場での機動性と安定した作業を実現します。

主な利点

• 高い適応性：構成可能な掘削工具とオプションの振動／空圧アタッチメントにより、砂地、粘土、やや岩盤化した地盤に対応可能。
• 高効率：太陽光向け専用機は、多くのショベル改造機より高速な打込みと取り扱いの容易さを提供します。
• 耐久性：高強度鋼と高品質コンポーネントで構成され、保守間隔を延ばします。
• 多用途性：ガードレール杭打ち、農業用ハウス基礎、小規模土木工事にも転用可能です。

用途
主に太陽光発電所の基礎およびPV架台用。道路ガードレールの設置、農業用温室の基礎、レンタル機材、自治体の小規模プロジェクトにも適しています。

Q&A
硬い地盤や岩盤に対応できますか？ はい。掘削モードと打撃モードを切替可能で、オプションの振動または空圧アタッチメントで硬い層を事前に掘削・崩し、杭挿入を行えます。

輸送や現場での操作は難しいですか？ いいえ。コンパクトな設計とクローラ式下回りにより現場輸送や据え付けが容易です。操作インターフェースは直感的で、習熟時間を短縮し安全性を高めます。

アフターサービスはどのような内容ですか？ YG machineryはマニュアル、リモート技術支援、スペアパーツ在庫を提供し、ダウンタイムを最小化し維持管理を支援します。

パラメータ
油圧式太陽光パイルドライバー
全長×全幅×全高：4700*2100*2800 mm | 掘削パイプ回転速度：180 r/min
キャタ幅：400 mm | 登坂能力：30°
エンジン：4108 | 岩盤硬度：6-20F
掘削径：80-500 mm | スライド傾斜角：120°
掘削深度：0-6 m | 掘削アーム旋回角：左右150°
減速機トルク：13000 n.m | スライド旋回角：左右40°
主流ポンプ：トリプルポンプ | 走行速度：0-3 km/h
油ポンプ：40/40/32

クローラ式太陽光パイルドライバー
クローラ式太陽光パイルドライバー
全長×全幅×全高：4700*2200*2800 mm | 油圧ハンマーフロー：50-110 L/min
キャタ幅：400 mm | 打撃周波数：350-800 BPM
エンジン：4108 | 油圧システム圧力：25 MPa
発電機出力：88 kW エンジン | 強制空冷：有り
掘削深度：0-6 m | 油ポンプ：40/40/32
掘削径：80-600 mm | 走行速度：3 km/h

技術仕様

• 全長×全幅×全高（油圧型）：4700*2100*2800 mm
• 全長×全幅×全高（クローラ型）：4700*2200*2800 mm
• 掘削深度：0-6 m
• 掘削径：80-500 mm（油圧） / 80-600 mm（クローラ）
• 掘削パイプ回転速度：180 r/min
• キャタ幅：400 mm
• 登坂能力：30°
• エンジン型式：4108
• 減速機トルク：13000 n.m
• 主ポンプ構成：トリプルポンプ
• 油ポンプ仕様：40/40/32
• 走行速度：0-3 km/h（油圧） / 3 km/h（クローラ）
• 油圧ハンマーフロー（クローラ）：50-110 L/min
• 打撃周波数（クローラ）：350-800 BPM
• 油圧システム圧力（クローラ）：25 MPa
• 発電機出力（クローラ）：88 kW エンジン
• スライド傾斜角：120°
• 掘削アーム旋回角：左右150°
• スライド旋回角：左右40°
• 対応岩盤硬度：6-20F
• 冷却：強制空冷による放熱（クローラ）
