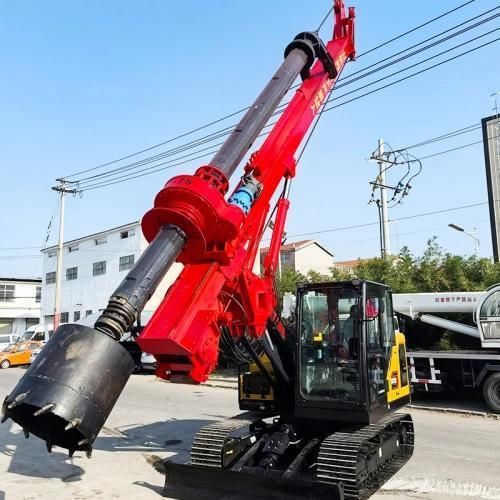

探査掘削装置 YG series

安定処理地盤工学杭打ち

概要
回転式掘削機は、杭や基礎工事向けの深い円形ボーリング孔を形成するための重機です。本機は鋼製の作業工具を回転させて土質や岩盤を効率的に切削・排出し、建物・橋梁・道路・擁壁等の鉄筋コンクリート杭を施工します。

主な用途（初心者向け）

• 建物基礎：住宅や商業施設の支持のために深い孔を掘る。
• 橋梁工事：河川や道路橋の安定した杭基礎を構築する。
• 擁壁・土留め：斜面沿いにボーリング杭を配置して地盤を安定化し、土砂崩落を防止する。

初心者が犯しやすいミス
全ての地盤に同じ掘削工具を使わないでください。軟弱地盤には標準の掘削バケットを使用し、岩盤層ではコアバレルやオーガーに切替える必要があります。不適切な工具は作業速度を低下させ、機器の摩耗を早めます。

実例（ケーススタディ）
メキシコの小規模施工チームは、3階建て商業施設の基礎工事用にコンパクトな回転式杭打ち機を購入しました。現地の地層を調査して運搬しやすい機種を選定した結果、杭工事を予定より2週間早く完了し、レンタルと比べて機器費を30%以上削減しました。

初心者向けQ&A

• 初めての購入で適切な回転式掘削機をどう選べばよいですか？杭径、掘削深度、地盤種別の3点で選定してください。摩擦式ケリーバーを備えたコンパクト機は一般的な浅い杭に適し、連結式ケリーバーは軟弱地での深掘りに有利です。
• エンジン始動前の日常点検は何を行うべきですか？油圧・エンジンオイルの量を確認し、ケリーバーやワイヤーロープに損傷がないか点検し、主要回転軸やジョイントにグリースを注入してください。
• ボーリング孔の壁が崩れ始めたらどうすればよいですか？緩い砂地や飽和地盤ではベントナイトスラリーを使用するか、掘削中に一時的な鋼製ケーシングを挿入して孔壁を保持してください。

仕様・技術データ

• YG13
  • 最大掘削直径: 1000 mm
  • 最大掘削深度: 13 m
  • 最大回転トルク: 50 KN·m
  • 回転角度: 360°
  • 回転速度: 10-45 r/min
  • 寸法 (m): 3.1 × 1.92 × 3.5 m
  • 重量: 9 ton
• YG15
  • 最大掘削直径: 1600 mm
  • 最大掘削深度: 15 m
  • 最大回転トルク: 45 KN·m
  • 回転角度: 180°
  • 回転速度: 17-45 r/min
  • 寸法 (m): 6.8 × 2.27 × 3.2 m
  • 重量: 13 ton
• YG16
  • 最大掘削直径: 1500 mm
  • 最大掘削深度: 16 m
  • 最大回転トルク: 46 KN·m
  • 回転角度: 180°
  • 回転速度: 20-46 r/min
  • 寸法 (m): 10 × 2.3 × 3.2 m
  • 重量: 11 ton
• YG20
  • 最大掘削直径: 1600 mm
  • 最大掘削深度: 20 m
  • 最大回転トルク: 36 KN·m
  • 回転角度: 360°
  • 回転速度: 22-43 r/min
  • 寸法 (m): 9.5 × 2.6 × 3.5 m
  • 重量: 17.8 ton
