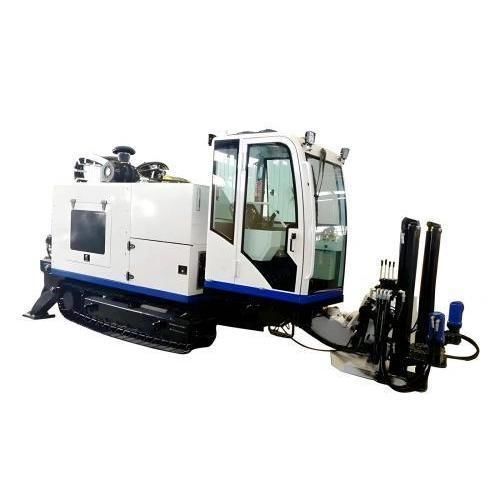

平行方向掘削装置 YG series

光ファイバー設置用エネルギーパイプライン設置用回転式

概要
道路を掘り返すことなく地下に配管を敷設する必要がある場合、指向性掘削機（水平定向掘進、HDD）は滑らかな地下通路を掘削し、パイプを引き込むことができます。従来の油井掘削工具と最新の管路敷設技術を組み合わせ、地表からのボアヘッドの精密な操舵を可能にします。典型的な使用温度範囲：非硬質岩土で-15°C〜+45°C。

用途

• 給水管、電力ケーブル、ガス管、通信回線、下水道の敷設
• 高速道路、鉄道、河川、歴史的市街地の下部横断など、開削が不適当な箇所の横断

動作の仕組み（概要）
機械はパイロットボアを掘削し、操舵で地表から進路を導き、必要に応じてリーミングで孔を拡大し、造成した孔にパイプを引き込みます。地盤条件により長距離の無掘削配管に適しています。

水平定向掘削の利点

• 道路への損傷がない：交通を維持し、舗装を残します。
• 高精度：ボアヘッドの操舵により深度調整や既設設備の回避が可能です。
• 長寿命の配管：深く（6〜18 m）設置された配管は気象や酸素から保護されます。
• 低い運用コスト：作業が早く、要員が少なく、再舗装費用が不要です。

初心者向けのヒントとメンテナンス

• 作業前に常に配管探査機で地中を走査し、既存のインフラを損傷しないようにしてください。
• 日常管理：泥水システムを清掃し、ドリルパイプのねじ部を清潔に保ち潤滑してください。自動潤滑は役立ちますが、手動清掃で摩耗を防げます。
• 日終わりに泥水ポンプを清水でフラッシュし、乾燥した流体がノズルを詰まらせシールを損傷するのを防いでください。

代表的な性能と能力（FAQの要点）

• 取り扱いパイプ：一般的な鋼管およびPE管で直径約300 mmから1200 mmまで（機種と付属品に依存）。
• 引抜距離：約1500 mまで（地盤条件およびプロジェクト仕様に依存）。
• オペレータ支援：現代の機種は高い自動化（自動アンカリング、スマート監視）を備えます。メーカーからのリモートサポートや動画教材が一般的に提供されます。

指向性掘削機パラメータ（表）
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

特性 / 技術仕様

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
