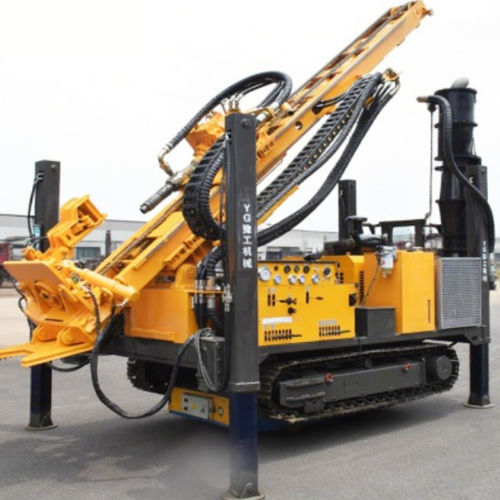

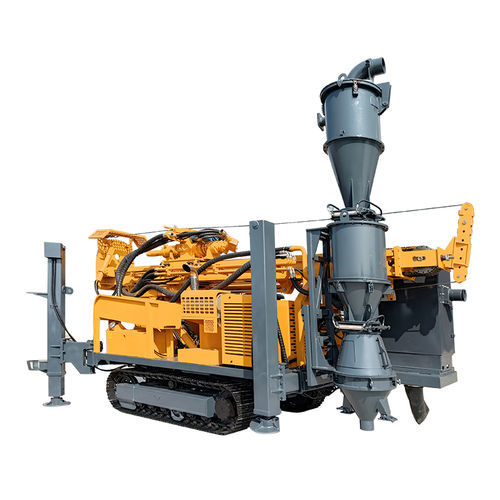

CNCドリルマシン YG150RC

深穴用高速

概要
鉱物探査、地盤調査、深穴掘削向けに設計された逆循環式掘削機。YG150RCは逆循環（RC）によるサンプリングとクローラ式シャーシを組み合わせ、現場での機動性と多様な地盤での安定した作業を実現します。

主な用途

• 鉱物探査・地質探査
• 深部掘削（公称最大深度150 mまで）
• 土壌・岩石の高純度サンプリング
• 大規模建設地の調査（道路、橋梁、基礎）
• 地下水・深井戸掘削
• 地盤調査および環境モニタリング

動作原理と主要機能
高圧空気で切り屑を内管を通して上方へ搬送する逆循環方式を採用。環状空間からの混入を防ぎ、より清浄で混合の少ないサンプルを得られるため、探査作業でのサンプル品質と掘削効率が向上します。

技術的優位点

• 高いサンプル純度：逆流により環状切り屑の混入を低減。
• 高い貫入速度：硬岩や深層での効率に優れる。
• 現場での保守が容易：定期点検用にアクセスしやすい構造。
• 安定した性能：標準的なエアコンプレッサーや補助システムと互換性あり。
• 高い適応性：RC掘削機や逆循環システムと統合可能で、過酷な条件下での性能向上が可能。

パラメータ
型式：YG150RC
掘削機重量（クローラ取付け）：9000 kg
エンジン出力：125 kW（Cummins 6BTA5.9-C125）
外形寸法（L×W×H）：6750 × 2200 × 2950 mm
使用周囲温度範囲：-10～38 °C
公称掘削深度：150 m
先端穴径：110–250 mm
掘削角度範囲：-10–90°

技術仕様

• 水平穴高さ：1.85–2.8 m
• 掘削ヘッド最大出力トルク：8000 N·m
• ヘッド回転速度（連続）：30/60、54/108 rpm
• ヘッド回転速度（間欠）：62/124、105/210 rpm（仕様による）
• 送りストローク：3500 mm
• 押込み力：45 kN
• 揚力容量：65 kN
• パイププーラー回転速度：40 rpm
• パイププーラー最大トルク：30000 N·m
• 貫通穴径：370 mm
• 補助ウィンチ引張力（第一層）：11 kN
• ウィンチロープ直径：14 mm
• ウィンチロープ容量：60 m
• 回転数（最大）：2200 rpm
• 走行速度（履帯）：1.2 km/h
• 地圧：<0.05 MPa
• 登坂能力：≥20°
