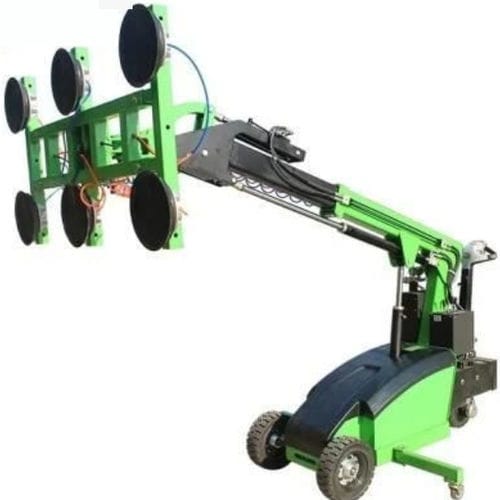

金属板用バキュームリフト YG-LD series

ガラスプレートフラット部品用木製プレート用

概要
YG-LDシリーズは、ガラス、石材、大理石、ファサードの据付・搬送向けに設計された移動式真空リフターです。一体成形のアルミニウム合金ボディにより強度と耐食性を確保。モデルは300 kgから800 kgの荷重範囲をカバーし、現場の人手を削減し、安全性と作業効率を向上させます。

主要な技術的利点

• 二重回路真空システム：DC駆動と内蔵真空蓄圧器により停電時でも真空を保持し、緊急時の保持を確保します。
• 輸入シリコン吸盤（Ø300 mm）：高い吸着力と耐候性・耐老化性能を提供します。
• スマートハンドル制御：主電源とバッテリー残量をリアルタイム表示し、作業者に情報を提供します。
• 高い操作性：吸着フレームは360°回転、側方180°傾斜可能；複雑な角度に対応する補強テレスコピックブームを採用。

用途 / 使用例

• 高層カーテンウォール：高所での大型強化ガラスの精密取り付け。
• 重量石材の取り扱い：花崗岩、大理石など高密度材料の運搬・据え付け。
• 工場内作業：鋼板、アルミ板など平板の場内反転・移動。
• 内装工事：電動走行機能と小さな占有面積により、狭い室内空間での大型鏡取り付けが可能。

機械パラメータ
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. 吸盤フレームが電動で180°反転します。 2. 支持板が自動で格納されます。 3. 油圧アームが電動で持ち上がります。 4. 機械のベースが水平方向に100–150mm移動します。
Movement (Manual - 2 kinds): 1. 吸盤ホルダーの手動90°回転（電動オプションあり）。 2. 吸盤ホルダーの手動360°回転（電動オプションあり）。
Usages (summary): 主にガラス、大理石、木材、鋼板などの取扱い、移動、据付に使用されます。

技術仕様

• シリーズ：YG-LD（モデル：YG-LD-300、YG-LD-400、YG-LD-500、YG-LD-600、YG-LD-800）
• モデル別荷重：300 kg〜800 kg（retract/extend 値は上記参照）
• 揚程範囲：モデルにより3500 mm〜4500 mm
• 吸盤：Ø300 mm シリコーン吸盤、各吸盤に独立真空制御弁
• バッテリー：メンテナンスフリー鉛蓄電池構成、スマートチャージャー付属
• 駆動モータ：24V/1200W、揚程モータ：24V/2000W（モデルにより仕様異なる）
• シャーシおよび車輪サイズはモデルにより異なる；梱包寸法・重量はモデル別に記載
• 動作モード：吸盤反転、支持板格納、油圧昇降、ベース水平移動などの自動機能と90°/360°の手動回転オプション
• 主な用途：ファサード施工、重量石材の取り扱い、工業用板材取り扱い、内装据付作業
