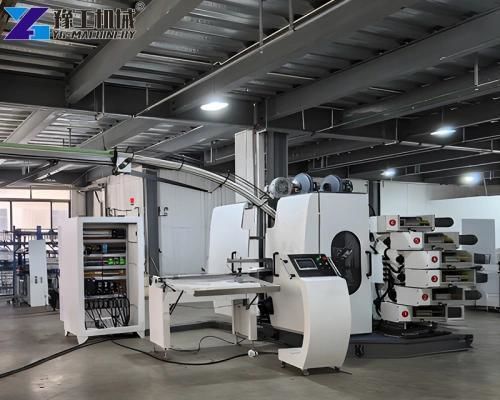

プラスチック用印刷機 YG188-6Y

円筒形物体用4色6色

概要
曲面活版印刷対応の自動プラスチックカップ印刷機。4色／6色構成に対応し、UVインクおよび標準インクが使用可能。カップ仕様により毎分300〜400杯の生産速度を実現し、飲料・乳製品・アイス・プロモーション用カップの量産に適しています。

主な特徴

• 高速度自動生産：毎分300〜400杯（カップ仕様に依存）
• 自動段差供給および自動カウントで操作を簡素化
• カップ未供給検知：コロナ及びインキ供給を自動停止してロスを低減
• 曲面活版印刷で高いロゴ／模様精度（約99%）
• 金型のクイックチェンジで小ロット切替を効率化（実測で通常10分未満）
• 信頼性向上のためブランド電気・空圧部品を採用

パラメータ

• 型式：YG188-6Y
• 印刷色数：6色（4色仕様も可）
• 最大印刷深さ：160 mm
• カップ深さ範囲：30〜180 mm
• カップ胴部深さ範囲：50〜180 mm
• カップ口径範囲：40〜180 mm
• 最大印刷速度：300〜400杯/分（カップにより変動）
• 対応材質：PP、PS、PET、PLA、HDPE
• 主電動機合計出力（2台）：8 kW
• UV硬化出力：6 kW
• 総設置電力：20 kW
• 重量：約7 t
• 寸法（L×W×H）：6200 × 2500 × 2660 mm

主要技術・構造

• 円錐形カップ胴での安定した印刷ずれ補正を可能にする曲面印刷技術
• UVインク対応とUV硬化システムにより高速乾燥と耐久印刷を実現
• 自動カウントとカップ未供給検知により材料ロスを低減
• 金型のクイックチェンジ機構で段取り時間を短縮
• Siemens（または同等）電気制御と自動調整ローラー減速機で印刷ムラを防止
• 剛性の高い重量フレームで振動を抑え、位置決め精度を向上

用途

• ミルクティーや飲料の生産
• ヨーグルトや乳製品の包装
• コーヒーチェーン・飲料チェーンのカップ生産
• アイス、デザート、即席食品用のボウル
• イベントやマーケティング向けのプロモーションカップ・ブランドカップ
• 大規模飲料工場、受託包装工場、小ロット受注生産者

注意事項
本機はUVおよび標準インクの両方に対応し、補充頻度を下げる大型インクタンクを備えています。給紙・カウント・回収が自動化されており、特別な訓練を受けていない作業者でも扱いやすい設計です。

技術仕様

• 型式：YG188-6Y
• 最大印刷深さ：160 mm
• カップ深さ：30〜180 mm
• 最大印刷速度：300〜400杯/分
• 対応材質：PP、PS、PET、PLA、HDPE
• 総設置電力：20 kW
• 重量：約7 t
• 寸法：6200 × 2500 × 2660 mm
