ボトル用洗浄 / 充填 / 打栓機 YG series

ボトル用ペットボトル用スプレー

概要

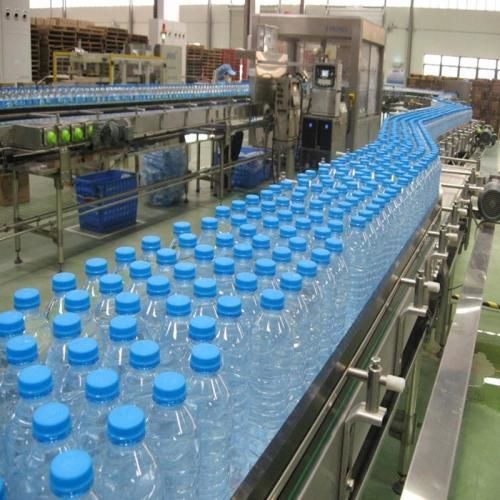

本シリーズの瓶用ウォーター充填機は、小〜中規模の瓶詰めライン向けに設計されています。3-in-1のモノブロック構成（洗浄・充填・キャッピング）は、洗浄・定量充填・キャップ締めを一体化し、設備の占有面積を抑えながら運用を簡素化します。

使用分野

• 小規模飲料水プラント：精製水、ミネラルウォーター、天然水の充填。
• 飲料加工工房：無果肉のプレーン水、香味液またはジュースの取り扱い。
• カスタムラベル制作所：ホテル、イベント、オフィス向けのブランドボトル生産。

動作原理（3-in-1モノブロックの基本フロー）

• 洗浄：高圧ノズルが上下逆さにしたボトル内部に滅菌水を噴射し、埃や微粒子を除去します。
• 充填：精密バルブが各ボトルに所定量の液体を供給し、飛散や過充填を抑制します。
• キャッピング：磁気または機械式ヘッドがキャップを所定位置に置き、適切に締め付けて密封性を確保します。

製品パラメータ（表）
Model | YG8-8-3 | YG14-12-4 | YG18-18-6 | YG24-24-6 | YG32-32-8 | YG40-40-10
Capacity (for 500ml) | 2000 | 3000-4000 | 6000-8000 | 8000-12000 | 13000-15000 | 16000-18000
Suitable bottle shapes | PET circular or square (applies to all models)
Bottle diameter (mm) | Dia50-Dia115 (applies to all models)
Bottle height (mm) | 160-320 (applies to all models)
Compressor air | 0.3-0.7 MPa (applies to all models)
Washing medium | Aseptic water (applies to all models)
Rinsing pressure | >0.06 MPa <0.2 MPa (applies to all models)
Application | Small and medium water bottling plants, beverage workshops, custom-labeled bottled water production
Total power (KW) | 4.4 kW (YG8-8-3, YG14-12-4, YG18-18-6) / 5.2 kW (YG24-24-6) / 6.2 kW (YG32-32-8) / 7.8 kW (YG40-40-10)
Overall dimensions (L*W) | 2.3*1.9m (YG8-8-3) / 2.5*1.9m (YG14-12-4) / 2.8*2.15m (YG18-18-6) / 3.1*2.5m (YG24-24-6) / 3.8*2.8m (YG32-32-8) / 4.5*3.3m (YG40-40-10)
Height | 2.3m (YG8-8-3) / 2.5m (others except YG40 which is 2.6m)
Weight (kg) | 2500kg (YG8-8-3) / 3200kg (YG14-12-4) / 4000kg (YG18-18-6) / 4500kg (YG24-24-6) / 6500kg (YG32-32-8) / 8000kg (YG40-40-10)

特徴／仕様

• 対応モデル：YG8-8-3、YG14-12-4、YG18-18-6、YG24-24-6、YG32-32-8、YG40-40-10。
• 生産能力（500ml）：モデルにより2,000〜18,000本/時。
• 対応ボトル材質・形状：PET、丸型または角型。
• ボトル寸法範囲：直径 Dia50–Dia115 mm、高さ 160–320 mm。
• エア供給：コンプレッサー 0.3–0.7 MPa、洗浄圧 >0.06 MPa かつ <0.2 MPa。
• 洗浄媒体：滅菌水を推奨。
• 総電力：モデルにより 4.4 kW〜7.8 kW。
• 設置面積：モデルにより全体寸法が異なります（上表参照）。
• 典型用途：小〜中規模の水の瓶詰めライン、飲料工房、カスタムラベル付きボトルの生産。
• 設計上の注意：小〜中規模ラインでは、コンパクトで操作が容易な3-in-1モノブロックが一般的です。
