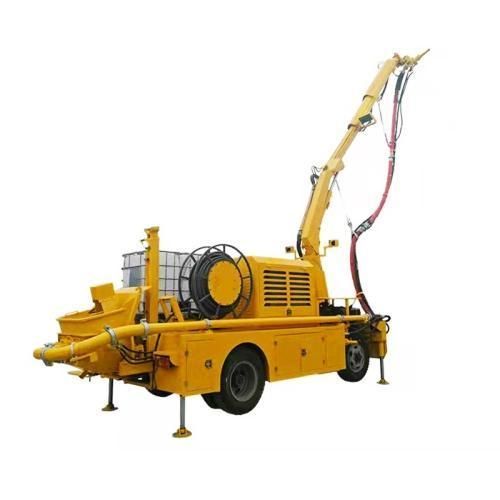

移動式コンクリート ポンプ YG series

トンネル地下用地下採鉱用

概要
過去10年間で、地下構造物工事や法面安定工事は乾式噴射から湿式ショットクリートへと移行しています。湿式ショットクリート機は、プレミックスされたコンクリートを使用することでリバウンドを低減し、粉塵の発生を抑え、乾式装置と比べて施工管理性を向上させます。近代的な機種は安定したシャーシ、精密な二重シリンダ油圧ポンプ、加速剤の統合供給機能を備えています。

主な利点と特徴

• リバウンド低減：通常、乾式の約30％から湿式で10％未満へ低減
• トンネルや閉所での作業環境改善のための粉塵低減
• 加速剤供給システムの統合により、均一な硬化時間を維持
• 二重シリンダ油圧ポンピングにより滑らかなコンクリート流と骨材の確実な取扱いを実現
• トンネル掘削、鉱山、法面保護に適合
• ロボット噴射アームのオプションで高安全性の自動化運転が可能（ロボット時の典型出力 20–30 m³/h）

実務上の注意点

• 高所や長距離のトンネルでは、主ポンプの圧力能力を15〜20 MPa 程度のものを選定してください。
• 屋外の法面保護では、長い電源ケーブルが不要なディーゼル機が適しています。
• 施工する最大トンネル断面をカバーできるよう、噴射アームの回転角と到達半径を確認してください。
• 加速剤ポンプが主ポンプと自動連動することを確認し、機械速度変動時にも正しい配合比が維持されるようにしてください。

事例概要
チリの鉱山業者が旧式機を、無線遠隔操作の噴射アームと調整可能な加速剤比率を備えた湿式ショットクリート機に更新しました。リバウンドは約12％に低下、運用コストは22％削減、地下支保工は予定より15日早く完了しました。

湿式ショットクリート機の主要パラメータ

• 型式：YG-3016 | YG-4016
• 全長：7770 mm | 7880 mm
• 全幅：2460 mm | 2460 mm
• 全高：3180 mm | 3380 mm
• 定格重量：14 T | 15 T
• 最小回転半径：10.8 m | 11.5 m
• 最大登坂能力：≥40° | ≥40°
• エンジン出力：85 kW | 103 kW
• ホイールベース：3900 mm | 4100 mm

ブームおよびアウトリガパラメータ

• 噴射高さ：16 m | 16 m
• 噴射幅：25 m | 25 m
• 主ブーム仰角：0°〜65°
• 副ブーム仰角：-110°〜90°
• ブーム旋回角：310°
• ノズル軸回転角：360°
• ノズル垂直振れ角：240°
• ノズル掃引角：360°
• 前部アウトリガ接地中心間距離：2480 mm
• 後部アウトリガ接地中心間距離：2480 mm
• 前後アウトリガ中心間距離：5850 mm

ポンプシステムパラメータ

• コンクリート吐出量：30 m³/h | 40 m³/h
• ホッパー容量：0.4 m³
• コンクリート吐出圧力：7.5 MPa
• 加速剤ポンプ最大吐出圧力：1.8 MPa
• コンクリート配管径：Φ90 mm
• ノズル出口径：Φ50 mm
• メイン油圧シリンダー：Φ100 mm × Φ70 × 1000
• 輸送シリンダー：Φ180 mm × 1000
• 電動機：55 kW | 75 kW

よくある質問

• 乾式機との違い：乾式はノズルで水を加えるため粉塵やリバウンドが多くなる；湿式はプレミックスコンクリートを使用し、結合が強く粉塵が少ない。
• 時間当たり出力：市販の湿式ショットクリート機はシリンダーサイズや現場の設置により通常10〜40 m³/h程度の範囲。
• 主な消耗部品：ゴムノズル、摩耗板、カッティングリング、配送ホース — 現場に消耗部品の予備パッケージを用意してください。

技術仕様

• 型式：YG-3016, YG-4016
• 寸法（L×W×H）：7770×2460×3180 mm (YG-3016); 7880×2460×3380 mm (YG-4016)
• 定格重量：14 T (YG-3016), 15 T (YG-4016)
• エンジン出力：85 kW (YG-3016), 103 kW (YG-4016)
• 噴射到達範囲：高さ 16 m；幅 25 m；ブーム旋回 310°；ノズル回転 360°
• ポンプ吐出量：30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• ホッパー容量：0.4 m³；配管 Φ90 mm；ノズル Φ50 mm
• コンクリート吐出圧力：7.5 MPa；加速剤ポンプ最大 1.8 MPa
• 駆動・ポンプ：二重シリンダ油圧ポンピング；メインシリンダー Φ100 mm × Φ70 × 1000；輸送シリンダー Φ180 mm × 1000
• 電動機オプション：55 kW / 75 kW
