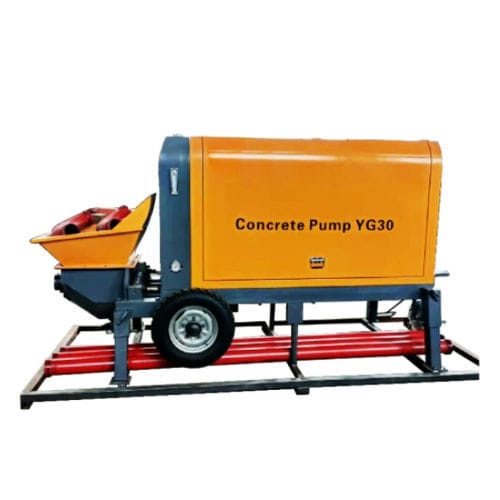

トレーラー上コンクリート ポンプ YG series屋内外使用トンネル狭通路用
お気に入りに追加する
商品比較に追加する
特徴
- 設定
- トレーラー上
- 応用
- 工事現場用, トンネル, 屋内外使用, 狭通路用
- その他の特徴
- 吹付けコンクリート
- 出力
最大: 35 m³/h
(1,236 ft³/h)最少: 16 m³/h
(565 ft³/h)- ポンプの圧力
260 bar, 280 bar
(3,771 psi, 4,061.1 psi)- 出力
最大: 55 kW
(74.8 hp)最少: 22 kW
(29.9 hp)- 幅
120 cm, 150 cm, 170 cm
(47 in, 59 in, 67 in)- 長さ
340 cm, 360 cm, 400 cm, 420 cm
(134 in, 142 in, 157 in, 165 in)- 高さ
最大: 2 m
(6'06" )最少: 2 m
(6'06" )- 重量
最大: 2,500 kg
(5,512 lb)最少: 1,600 kg
(3,527 lb)
詳細
概要
YG MachineryのSmall Concrete Pump Machineは、狭所やアクセスが制限された作業現場向けに設計されたコンパクトな油圧式コンクリートポンプです。連続的な圧送圧を提供し、低スランプコンクリートの塊り付きを最小限に抑えるよう最適化されています。
主な特長
性能および技術的利点
高層向け送水や連続運転に適した安定した送水圧を提供します。長時間運転下での安定稼働を念頭に設計され、操作性の高いコントロールを備えています。リモート技術サポートと部品供給によりダウンタイムを低減します。
用途
選定ユースケース（要約）
FAQ（簡潔）
仕様／技術データ
YG MachineryのSmall Concrete Pump Machineは、狭所やアクセスが制限された作業現場向けに設計されたコンパクトな油圧式コンクリートポンプです。連続的な圧送圧を提供し、低スランプコンクリートの塊り付きを最小限に抑えるよう最適化されています。
主な特長
- 連続かつ安定したコンクリート供給を実現する先進的な油圧システム。
- 低スランプ混合物の取り扱いを改善し、材料の付着を抑える最適化されたホッパー設計。
- 大粒骨材を含む混合物でもスムーズに送るためのSバルブを装備。
- コンパクトな設置面積で現場のアクセス性に優れる — 狭い路地、トンネル、制約のある都市現場に適合。
- モーター出力、処理能力、送水距離に応じた複数モデル（YG-20、YG-30、YG-40、YG-50）を用意。
- 保守を考慮した設計：消耗部品（スペクタクルプレート、カッティングリング）は交換が容易。
性能および技術的利点
高層向け送水や連続運転に適した安定した送水圧を提供します。長時間運転下での安定稼働を念頭に設計され、操作性の高いコントロールを備えています。リモート技術サポートと部品供給によりダウンタイムを低減します。
用途
- トンネル工事およびショットクリート工程。
- 橋梁工事および二次構造物の打設。
- 現場アクセスが制限される小規模住宅プロジェクトや都市再生。
- 遠隔地での現場混合・圧送により、生コンクリート輸送の手配を削減する現場。
選定ユースケース（要約）
- 都市再生：牽引可能なコンパクトユニットにより、大型ポンプ車が入れない狭い道路から屋上や高層部への連続圧送を実現。
- 遠隔地／高難度プロジェクト：ミキサーポンプの組合せにより現場での混合と信頼性の高い圧送を可能にし、生コン輸送コストを削減。
FAQ（簡潔）
- なぜSmall Concrete Pump Machineに投資するべきか？ — 作業の効率化、必要な労働力の削減、重要な打設工程の迅速な完了が可能になります。
- 様々な配合のコンクリートを扱えるか？ — はい。モデルはSバルブを備え、大粒骨材を含む混合物にも対応します。
仕様／技術データ
- モデルオプション: YG-20、YG-30、YG-40、YG-50。
- モーター出力: YG-20 = 22 kW; YG-30 = 37 kW; YG-40 = 45 kW; YG-50 = 55 kW。
- 最大吐出圧: YG-30 = 26 MPa; YG-40 = 28 MPa; YG-50 = 28 MPa。（YG-20の吐出圧は未記載。）
- 最大理論吐出量: YG-30 = 16–18 m³/h; YG-40 = 20–22 m³/h; YG-50 = 35 m³/h。（YG-20の吐出量は未記載。）
- 最大骨材寸法: YG-30 ≤20 mm; YG-40 ≤30 mm; YG-50 ≤40 mm。（YG-20は未指定。）
- 垂直圧送距離: YG-20 = 40 m; YG-30 = 80 m; YG-40 = 120 m; YG-50 = 150 m。
- 水平圧送距離: YG-20 = 80 m; YG-30 = 140 m; YG-40 = 2600 m; YG-50 = 300 m。
- 圧送管径: YG-20 = 80 mm; YG-30 = φ80 (100) mm; YG-40 = φ100 (80) mm; YG-50 = Φ125/100 mm。
- 機械重量: YG-20 = 1600 kg; YG-30 = 2200 kg; YG-40 = 2400 kg; YG-50 = 2500 kg。
- 外形寸法: YG-20 = 3400 × 1200 × 1600 mm; YG-30 = 3600 × 1500 × 1600 mm; YG-40 = 4000 × 1500 × 1550 mm; YG-50 = 4200 × 1700 × 1750 mm。
