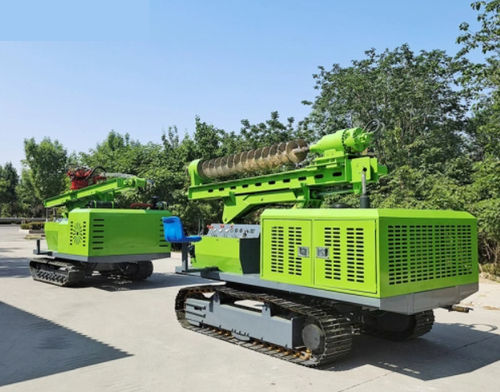

油圧振動掘削機

光起電用途用H鋼クランプ付き

概要
YG Machineryのソーラー杭打ち機は、地上設置型PV（太陽光）工事向けに高生産性を念頭に設計されています。高精度の杭打ち、燃料効率に優れた駆動系、現場条件に応じた油圧式またはクローラー式の選択肢を備えています。

主要性能と効率

• 日間生産量：標準的な作業条件で典型的に約450本／日。
• 燃料消費量：約8–10 L/時間（表記範囲）。
• リモート診断：遠隔監視機能により故障切り分け時間を短縮し、現場復旧を迅速化。

油圧式太陽光杭打ち機（パラメータ）
全体寸法 | 4700*2100*2800 mm
ドリルパイプ回転数 | 180 r/min
キャタパッド幅 | 400 mm
登坂能力 | 30°
エンジン | 4108
岩石硬度 | 6–20F
穿孔径 | 80–500 mm
スライド傾斜角 | 120°
掘削深度 | 0–6 m
ドリルアーム旋回角 | 左右各150°
減速機トルク | 13000 N·m
スライド旋回角 | 左右各40°
主流ポンプ | トリプルポンプ
走行速度 | 0–3 km/h
油ポンプ | 40/40/32

クローラー式太陽光杭打ち機（パラメータ）
全体寸法 | 4700*2200*2800 mm
油圧ハンマーフロー | 50–110 L/min
キャタパッド幅 | 400 mm
打撃周波数 | 350–800 BPM
エンジン | 4108
油圧システム圧力 | 25 MPa
発電機出力 | 88 kW エンジン
強風時冷却 | あり
掘削深度 | 0–6 m
油ポンプ | 40/40/32
穿孔径 | 80–600 mm
走行速度 | 3 km/h

重要な油圧・打撃データ

• 高流量の油圧システム（表記で最大約100 L/min）は、ハンマーの高周波化と強い打撃力を可能にし、締固まった地盤や破砕岩層の貫入を支援します。
• 油圧流量、ハンマーフロー、打撃周波数が、打設速度と貫入力を左右する主要因です。

精度とマスト傾斜

• 打設精度：位置許容誤差は2 mm未満で、整列が重要なPV架台に対応。
• マスト傾斜：最大15°まで調整可能で、不整地や傾斜地での垂直修正が可能。

地形適応性

• 地上高／パッド幅：400 mmで荒れ地や軟弱地での走行性を向上。
• 掘削深度：公称0–6 m。特定状況では最大3 mまでの事前掘削が可能な油圧ドリルを搭載可能。

用途とユースケース

• 大規模地上型PV、Agri‑PV（下部作物のための杭高調整）、漁業併設型PV（軟弱土や水没土壌）向けに設計。
• 複数の杭タイプ（Hビーム、C型チャンネル）に対応し、施工スケジュールを短縮して総保有コストを低減。

保守性・サービス性

• モジュラー設計により現場での保守と消耗部品の交換が迅速に行えます。
• リモート診断機能によりトラブルシューティング周期を短縮し、ダウンタイムを最小化。

仕様 / 技術仕様

• 製品名：Solar Pile Driver Machine
• ブランド：YG Machinery
• 日間生産量（典型）：約450本/日
• 燃料消費量：約8–10 L/時間（表記範囲）
• 打設精度：誤差 < 2 mm
• マスト傾斜角：最大15°
• 油圧システム流量（表記）：最大約100 L/min；油圧ハンマーフロー（クローラー）：50–110 L/min
• 打撃周波数（クローラー）：350–800 BPM
• 油圧システム圧力：25 MPa（クローラー）
• 減速機トルク（油圧型）：13000 N·m
• 駆動モーター参照：4108
• 発電機出力（クローラー）：88 kW エンジン
• 走行速度：0–3 km/h（油圧）；3 km/h（クローラー）
• 穿孔径範囲：80–500 mm（油圧）；80–600 mm（クローラー）
• 掘削深度（製品パラメータ）：0–6 m（両バリアント）；特定状況で最大3 mの事前掘削が可能な油圧ドリル搭載
• 全体寸法：4700*2100*2800 mm（油圧）；4700*2200*2800 mm（クローラー）
• キャタパッド幅 / 地上高：400 mm
• 主ポンプ（油圧）：トリプルポンプ；油ポンプ仕様：40/40/32
• 強風時の冷却：あり（クローラー）
