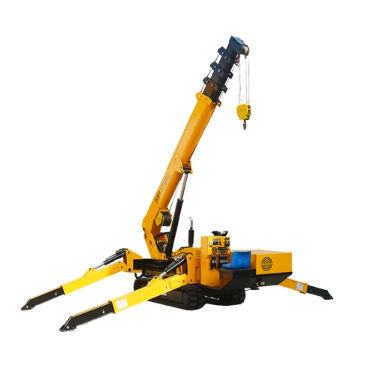

クローラー式小型クレーン YG series

伸縮式地下作業用工事現場用

概要
YGシリーズのミニクローラー（スパイダークレーン）は、標準的なブームクレーンが入れない狭所、屋内、軽量屋根上での吊り作業向けに設計されています。モデルは3 t〜8 tの荷重範囲をカバーし、単扉や荷物用エレベーターを通過可能なコンパクトな輸送寸法を持ちます。ディーゼル＋電動のデュアルパワー構成や無線リモコンにより、屋内での無公害運転や現場の省力化が可能です。

主な用途

• 真空搬送装置を用いたガラスカーテンウォール／パネルの施工
• 狭いクリアランスや低床荷重で通常クレーンが使えない屋内・地下・狭所作業
• 機体重量や輸送のコンパクト性が重要な鋼構造・屋上作業
• 迅速な展開と小さな設置面積を必要とする自治体・空港・公共エリアのメンテナンス

該当モデル

• YG-3 — 3 t
• YG-5 — 5 t
• YG-8 — 8 t

構成とオプション

• 動力系：標準でデュアルパワー（ディーゼル＋電動）；地域の電圧/周波数に対応したエンジン・モーター配線のオプション
• 付属品：補助フライジブ（約2〜5 m）、作業バスケット（1.35 m または 1.8 m）
• 安全・制御：LCD付トルクリミッタ、転倒警報、非常停止、荷重/半径監視、無線リモコン操作
• 操作モード：手動操作および手動走行が標準；機種によりリモコン、キャビンオプションあり

輸送・梱包メモ
3トン機は在庫が多く、コンテナ輸送が効率的です：40HQにYG-3をおおむね5〜6台梱包可能。5トン機以上は1コンテナ当たりの搭載数が少なくなります。

生産・納期
標準の3トン機は即出荷対応が多いです。5トン、8トンおよび塗装・仕様変更品は短期間の生産期間が必要となることが多く（例：一部の非在庫品は5〜7日程度）。

パラメータ概要

• YG-3：定格3 t；最大作業半径 8.83 m × 0.15–0.2 t；最大揚程 9.9 m × 0.7 t；ウインチ速度 0–8 m/min（4本）；ワイヤ φ8 mm ×45 m；ブーム 5節 五角構造；ブーム長 3.1–9.2 m / 20 s；ブーム角 0°–78° / 13 s；旋回 0–360° / 60 s；走行 油圧モータ / 0–2.5 km/h；登坂能力 (25°) 36%；輸送寸法 2950 × 980 × 1560 mm；概算重量 約2,700 kg
• YG-5：定格5 t；最大作業半径 14 m ×0.5 t；最大揚程 16.8 m；ウインチ速度 12 m/min；ワイヤ Φ11 mm ×80 m；ブーム 5節；ブーム長 12.3 m / 54 s；旋回 0–360° / 38 s；走行 0–2.5 km/h；輸送寸法 5000 × 1500 × 1900 mm；概算重量 約6,200 kg
• YG-8：定格8 t；最大作業半径 16.5 m；最大揚程 18 m；ウインチ速度 12 m/min；ワイヤ Φ11 mm ×80 m；ブーム 5節；ブーム長 12.3 m / 54 s；旋回 0–360° / 38 s；走行 0–2.5 km/h；輸送寸法 5000 × 1600 × 2180 mm；概算重量 約7,200 kg

実地事例
3トンのデュアルパワー機が、通路幅約1.1 m、床荷重制限がある屋内での吊り作業を解決しました。電動プラグイン運転により屋内で無公害作業が可能となり、リモコンにより現場作業員数が削減され、フライジブでの据付が大型クレーンに比べて迅速に行えました。3トン機のコンテナ輸送効率も示されました。

よくある質問

• 梱包・コンテナ目安：梱包後のYG-3総重量 ≈ 3,200 kg；40HQにYG-3を約5〜6台搭載可能、YG-5は約2台（参考値）
• 安全装置：非常停止、転倒警報、半径/荷重表示付きトルクリミッタ、アウトリガ圧警報など
• 納期：3トンの標準モデルは在庫が多く即納可能；5〜8 tおよびカスタムは数日を要することが一般的

技術仕様

• モデル：YG-3, YG-5, YG-8
• 定格吊能力：3 t / 5 t / 8 t
• 最大作業半径：最大16.5 m（機種により異なる）
• 最大揚程（地上高）：最大18 m
• ブーム：5節テレスコピック、五角断面構造
• ウインチ速度：0–8 m/min（YG-3）；12 m/min（YG-5 & YG-8）
• ワイヤ：φ8 mm ×45 m（YG-3）；Φ11 mm ×80 m（YG-5 & YG-8）
• 旋回：0–360°連続
• 走行：油圧駆動モータ；速度 0–2.5 km/h
• 登坂能力：(25°) 36%
• 操作：標準は手動；リモコンとキャビンはオプション
• 動力：デュアルパワー（ディーゼル＋電動）標準；地域別オプションあり
