電気コンクリート内部振動機 YG-3 series

概要
コンクリートバイブレーターは、高周波振動により打設直後のコンクリート中の気泡を除去し、コンクリート密度を約30％向上させ、空洞（ハチの巣）などの表面欠陥を防ぎます。適切な振動処理は構造強度の向上に寄与し、大規模打設や重要な構造部材で不可欠です。

電動コンクリートバイブレーター（室内用）
電動式は騒音が低く排気がないため、トンネルや地下室などの狭所・屋内環境に適しています。電動ユニットは燃料式に比べて日常的な保守が少なく、換気が制限される現場で好まれます。

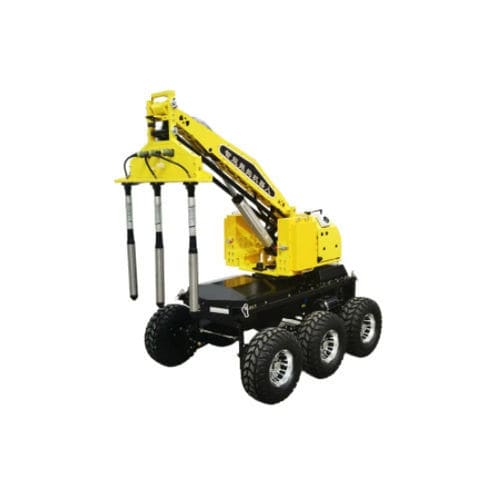

知能型コンクリート振動ロボット
知能型ロボットはAIによる経路計画とプログラム可能なサイクルで振動作業を自動化します。現場の作業負荷を削減（報告では最大80％減）し、床全体で均一な滞留時間を維持します。モジュール式バッテリー交換やレール給電により、大量打設での24時間連続稼働が可能です。

技術パラメータ（概要）

• YG-3100：オールテレインスラブ向け；振動深度最大1 m；バッテリー寿命 ≥10時間；効率 約180 m²/h；操作 HMI/自動。
• YG-3500：深いラフト基礎向け；振動深度最大5 m；バッテリー寿命 ≥10時間；大容量向け効率；リモート/自動操作。
• Cloud-Rail：垂直構造や狭所向け；振動深度調整可能；連続レール給電；無線制御とデータロギングによる自動サイクル。

モデル仕様（抜粋）

• YG-3100 — 外形寸法：191 × 118 × 118 cm；バイブレーターヘッド径：50 mm；振動径：100 cm；ロッド長：40–50 cm；周波数：100–200 Hz。
• YG-3500 — 外形寸法：118 × 175(215) × 117 cm；ヘッド径：40 / 50 / 65 mm；振動径：50 / 70 / 90 cm；ロッド長：40–50 cm；周波数：100–200 Hz。

適用シーン

• 橋梁舗装：平坦で均一な路面を確保するためのグループ振動。
• 地下鉄側壁：垂直および手の届きにくい箇所の振動にCloud-Railを使用。
• マスファンデーション：連続稼働が可能な知能型振動ロボットによる大量の締固め。
• プレキャストビームヤード：内部高周波振動により部材品質を向上。

最適なコンクリート密度を得る方法

• 気泡を観察：大きな気泡が表面に出なくなったら振動を止める。
• 垂直挿入：振動ヘッドを垂直に挿入して層への伝達を最大化する。
• 速く入れ、ゆっくり抜く：ヘッドをゆっくり引き抜き、空洞を残さない。
• 均等な間隔：挿入点間で振動半径が重なるようにして均一な締固めを確保する。

FAQ（抜粋）

• 各ポイントはどれくらい振動させるべきですか？ 通常は1ポイントあたり10–15秒；表面が湿って見え、気泡が消えたら停止。
• YG-3500の最大深度は？ 最大5メートルまでのマスコンクリートを想定。
• バッテリーは迅速に交換できますか？ 知能ロボットはモジュール式バッテリー交換設計を採用しており迅速に交換可能；Cloud-Railは連続レール給電を利用可能。
• なぜコンクリートにハチの巣が出るのか？ 通常は振動不十分や見逃し箇所が原因；自動化ロボットは全面的なカバレッジによりこのリスクを低減。

技術的特徴 / 仕様

• ブランド：YG Machinery
• 参照モデル：YG-3100、YG-3500、Cloud-Rail
• 典型的用途：YG-3100 はオールテレインスラブ向け；YG-3500 は深いラフト基礎向け；Cloud-Rail は垂直構造向け
• 振動深度：YG-3100 最大1 m；YG-3500 最大5 m；Cloud-Rail 調整可能
• バッテリー寿命：≥10時間（YG-3100、YG-3500）；Cloud-Rail は連続レール給電オプション
• 効率：YG-3100 ≈180 m²/h；他モデルは大量処理または自動サイクル向けに最適化
• 制御オプション：HMI/Auto（YG-3100）；Remote/Auto（YG-3500）；無線＋データロギング（Cloud-Rail）
• 外形寸法（例）：YG-3100 191×118×118 cm；YG-3500 118×175(215)×117 cm
• バイブレーターヘッド径：YG-3100 50 mm；YG-3500 40 / 50 / 65 mm
• 振動径：YG-3100 100 cm；YG-3500 50 / 70 / 90 cm
• ロッド長：40–50 cm（YG-3100、YG-3500）
• 動作周波数範囲：100–200 Hz
