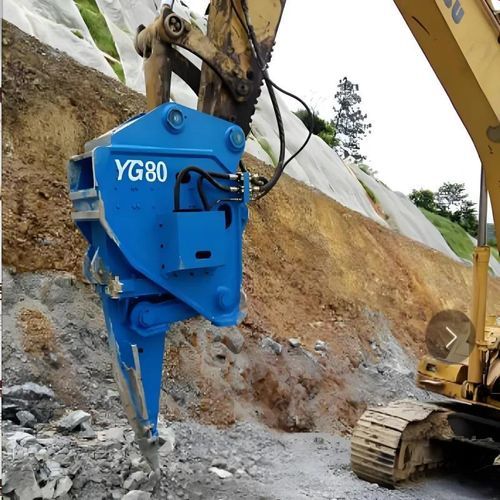

振動リッパー YG series

概要
振動リッパーは高周波振動と引き裂き力を組み合わせ、風化した岩や割れ目のある地盤を破砕して掘削速度を向上させます。従来の油圧ハンマーと比べ、油温上昇やブームへの衝撃を抑えられる点が特長です。

性能と利点

• 割れた地盤では生産性が通常3〜5倍に向上する事例が報告されています（赤砂岩、風化岩、石膏など）。
• 適切にキャリアを選定すれば油圧油温の低下とブーム応力の軽減が期待できます。
• ボルト式の歯キャップにより歯の保守が容易で、稼働停止を抑えられます。

現場でのポイント

• 歯を浅い角度にして引きずるように操作し、振動を層に伝播させると効果的です。
• 割れ目のある石灰石では断層に沿わせて刃を入れると破砕が速くなります。
• ピンロックの締め付けは稼働4時間ごとに点検し、偏心ギアハウジングは定期的に給脂してください。

作動原理
油圧駆動部が高周波振動を発生し、リッパーの引き裂き力が組み合わさることで内部亀裂を発生させます。亀裂により破砕された岩石を引き出すため、割れた地盤での進捗は単一ピストン式ハンマーより早くなります。

代表的な用途

• 露天掘り：赤砂岩・頁岩・石灰岩の迅速な剥離（発破不要）。
• 水中溝掘り：密閉ハウジングで水圧に対抗して作業可能。
• 凍結地盤・石膏採掘：永久凍土や鉱床の破砕に有効。
• 造成・整地：スタンプシアやコンクリート粉砕機との複合作業。

対応機種の選び方
適正なキャリアと油圧流量の選定はポンプ保護と破砕力の最大化に重要です。代表的なモデル対応目安：

• 中型（20〜29 t）: YG-30、YG-40 — 120〜170 L/min、約3000〜3300 kg。
• 大型（30〜46 t）: YG-50、YG-60 — 175〜250 L/min、約4900〜5200 kg。
• 超大型・鉱山（46〜90 t）: YG-70、YG-80 — 280〜450 L/min、約6800〜9600 kg。

現場事例概要
ある採石場で36 t級の油圧ハンマーをYG-60に交換したところ、日産量が約300 t/日から1000 t/日超へ増加、トン当たり燃料消費が約20%減、油温低下とブーム応力低化により保守費用が約35%削減されました。

技術表
Model | 適用機（t） | 流量 (L/min) | 使用圧力 (Kg) | 重量 (Kg)
YG-30 | 20–25 | 120–140 | 260–315 | 3000
YG-40 | 25–29 | 145–170 | 260–315 | 3300
YG-50 | 30–36 | 175–210 | 260–315 | 4900
YG-60 | 36–46 | 215–250 | 260–315 | 5200
YG-70 | 46–60 | 280–345 | 260–315 | 6800
YG-80 | 60–90 | 350–450 | 260–315 | 9600

よくある質問

• 振動リッパーは油圧ハンマーと何が違いますか？ — ハンマーはピストン衝撃、リッパーは高周波振動＋引き裂きで破砕し、割れた地盤で効率が高い点が異なります。
• 振動でブームが損傷しますか？ — 適切に選定・据付けを行えば、衝撃吸収部品が反動を緩和し、キャリアを保護します。
• 歯の摩耗はどう管理しますか？ — 歯先は耐摩耗合金製で、現場で溶接修理またはボルト式キャップで迅速交換が可能です。

仕様

• 製品群：YGシリーズ振動リッパー（YG-30〜YG-80）。
• 適用機クラス：20〜90 t（機種により異なる）。
• 油圧流量：120〜450 L/min（機種により異なる）。
• 使用圧力：約260〜315 Kg。
• 重量範囲：約3000〜9600 kg。
• 主要用途：採石、海底溝掘削、凍土、石膏採掘、造成作業。
