プレート状マグネット YGML series

自動車用エポキシ コーティングモールド

概要

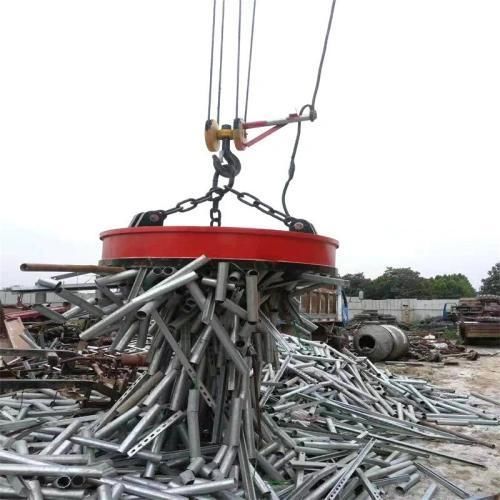

YGMLシリーズの油圧ショベル用電磁式マグネットは、電力で作動するプレート型の装置で、鉄素材を必要時に吸着・放磁するために設計されています。スクラップの選別や資材移動を高速化し、手作業での吊り作業を低減します。筐体は密閉で防湿仕様とされ、湿潤環境での使用が可能です。水中用途は防水ポッティングおよび防食シールを施した専用モデルが必要です。

動作原理と作業者向け指針

• 通電されたコイルが磁場を発生し鋼材を吸着します。通電停止で荷役をクリーンに放磁します。
• 密閉構造により湿潤現場での使用が可能です。水中使用は専用の潜水仕様が必要です。
• 連続運転が長時間続くとコイルが加熱し抵抗が増え、揚力が約15〜20％低下します。運転サイクルを管理してください。
• 作業上の注意：通電前にマグネットを緩い鉄片の上に平置きする／通電直後や停止直後は底板が高温になるため素手で触れない／結線箱のシール点検を定期的に行い浸水や短絡を防ぐ。

機種と仕様

• YGML02 — 対応車両: 4–6 t; 重量: 1400 kg; 出力: 5 kW; 外径: 700 mm; 作動流量: 30–55 l/min; 作動圧力: 170 bar — 小規模スクラップ場、ミニショベル清掃。
• YGML04 — 7–11 t; 1500 kg; 8 kW; 800 mm; 50–100 l/min; 180 bar — 自動車解体業、軽トラック積載。
• YGML06 — 12–16 t; 1890 kg; 8 kW; 900 mm; 90–110 l/min; 190 bar — 建設現場の鉄筋回収、選別。
• YGML08 — 17–23 t; 2000 kg; 10 kW; 1100 mm; 100–140 l/min; 200 bar — 中規模スクラップ場、梱包鋼材取扱。
• YGML10 — 24–30 t; 2200 kg; 10 kW; 1200 mm; 130–170 l/min; 210 bar — 大型移送ヤード、レール積み。
• YGML14 — 31–40 t; 2500 kg; 15 kW; 1300 mm; 200–250 l/min; 250 bar — 解体船、製鋼所、重荷役。
• YGML20 — 41–50 t; 2800 kg; 15 kW; 1400 mm; 250–320 l/min; 250 bar — 港湾、重スラグ、特大スクラップ。

典型的な配備場所

• スクラップ場・解体業：ばら積みや梱包されたスクラップ、板材、破砕フレームの掃き取り。
• 解体・廃棄物処理：コンクリート破片中の埋設鉄筋や結束線の引き抜きにより回収鋼の品質向上。
• 鉄道保守：レール、レールプレート、ボルトの吊り上げ・積み付け。
• 現場ワークフロー：切断アタッチメント、グラップル、スクリーンバケットと併用して選別と処理を効率化。

制御および電源オプション

• 24V DC制御ボックス — 小型機や簡易設置向けに油圧ショベルのバッテリへ接続。
• 油圧駆動補助発電機 — 安定した電圧と高い連続吸着力を供給し、重負荷の連続運転に適合。

よくあるポイント

• コイルの加熱により連続運転時に磁力が15〜20％低下することがあるため、耐熱性の高いコイル選定とサイクル管理が重要です。
• 水中運転は、防水ポッティングおよび防食シールを施した認定済みの潜水モデルのみ可能です。

技術仕様

• Manufacturer / Brand: YG Machinery
• シリーズ: YGML (YGML02, YGML04, YGML06, YGML08, YGML10, YGML14, YGML20)
• 適合キャリア容量: 4–50 t（機種により異なる）
• 重量範囲: 約1400–2800 kg
• 出力範囲: 5–15 kW
• 外径範囲: 700–1400 mm
• 作動流量: 30–320 l/min
• 作動圧力: 通常170–250 bar
• 保護: 防湿・密閉筐体；潜水仕様あり
• 運用上の注意: コイル加熱で揚力低下が発生するためサイクル管理が必要；電気シールを点検し浸水を防止；飛散する鋼片上での通電は避ける。
