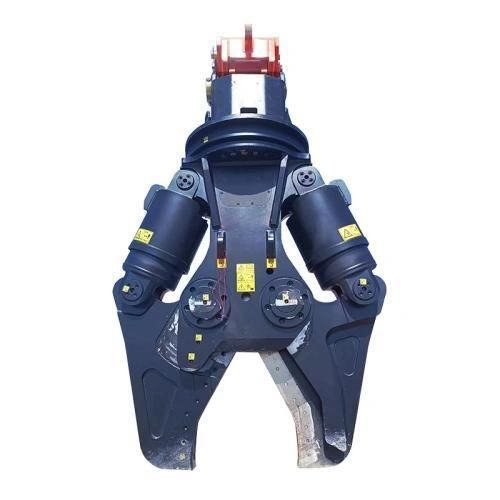

ロータリー破砕剪断機

油圧式掘削機用建設機械用

概要
掘削機用油圧シアの選定では、キャリアの総重量だけでなく主要な点検項目を確認する必要があります。最初にキャリアの主ポンプ流量と最高作動圧を優先して評価してください。切断力、ジョー開口、ジョー形状、刃物材質が、鉄スクラップヤード、解体、船舶解体などでの生産性を左右します。

シアの種類と比較
単動シアは単一の油圧ラムと機械的リンクを用いて力を増幅し、アタッチメント重量を抑えます。複動（ツイン）シアは双方向のラムで均等な高圧力を発生させ、重コンクリートや構造用鋼材に適します。イーグルビーク（Eagle‑Beak）型は深い湾曲ジョーで厚いビーム断面や重量スクラップを容易に切断します。

請負業者が掘削機用シアを使用する現場

• スクラップヤードおよび自動車解体：イーグルビーク型はI形鋼、鋼管、車体フレームを迅速に切断し、材料処理のスループットを向上させます。
• 建物解体およびコンクリート破砕：ツインシアは柱や床スラブを噛み切り、鉄筋をコンクリートから分離します。
• 水中切断および船舶解体：ロングリーチ掘削機に搭載された重作業シアは、沈没船体や水中の鋼打ち込み杭を切断・撤去します。
• 現場片付けとアタッチメントチーム：シアは構造用鋼を処理しやすいサイズに切断し、しばしばスクリーンやクラッシャーと組み合わせて瓦礫を処理し骨材を回収します。

掘削機とシアのマッチング
アームの許容荷重、ブームの強度、油圧ポンプの出力のバランスを確保してください。油圧が不足するとジョーの動作が遅くなり、過大なアタッチメントはブームに余分な応力を与えます。キャリア重量、作動圧、流量（L/min）を考慮してシアのタイプとサイズを選定してください。

シア選定ガイド

• 単動（シングル）シア：キャリア重量 12–20 T；作動圧 28–32 MPa；流量 120–180 L/min；用途例：軽度の設備解体、鉄筋のサイズ調整。
• 複動（デュアル）シア：キャリア重量 18–35 T；作動圧 30–35 MPa；流量 160–250 L/min；用途例：建物解体、重コンクリート破砕。
• イーグルビーク（Eagle‑Beak）シア：キャリア重量 20–50 T；作動圧 32–35 MPa；流量 200–350 L/min；用途例：重量スクラップ処理、自動車解体、船舶切断。

運転者向けの注意点とメンテナンス
最大の回転力を得るために材料をシアの喉元に送り込み、厚板フランジをジョー先端で切断しないでください。四面使用可能な切断刃は定期的に回転させ、すべてのエッジを使用してから交換することで消耗品費を削減できます。ボルト固定式の刃構造は通常、標準工具で1時間未満の迅速な交換が可能です。

よくある技術的質問

• 回転式と固定式の違い：回転式シアは複雑な解体作業で360°の配置が可能です。固定式は構造が簡素で初期費用が低く、地上でのスクラップ処理に適します。
• 刃の寿命：刃の寿命は材料の硬度と研磨性に依存します。通常、スクラップ条件下で300–500時間ごとに四面刃を回転させます。
• 油圧流量と切断力の関係：システム圧が最大切断力を決定し、油圧流量がジョーのサイクル速度を制御します。流量が低いとピーク力は減少しませんが、動作が遅くなり時間当たりの処理量が低下します。

技術仕様 / 仕様項目

• 製品種別：掘削機用油圧シア（単動、複動、イーグルビーク）
• キャリア重量範囲：タイプにより 12–50 T
• 作動圧範囲：28–35 MPa
• 油圧流量範囲：タイプにより 120–350 L/min
• 主な用途：スクラップ処理、自動車解体、建物解体、コンクリート破砕、水中切断
• 刃設計：四面式、ボルト固定（エッジを回転させて寿命を延長）
• 刃の保守：材料により300–500時間ごとに回転；ボルト固定での交換は通常1時間未満
• オペレータ推奨：最大の回転力を得るために材料を喉元に送り込む；鋼厚、ポンプ流量、キャリア能力に基づいてシアタイプを選定する
