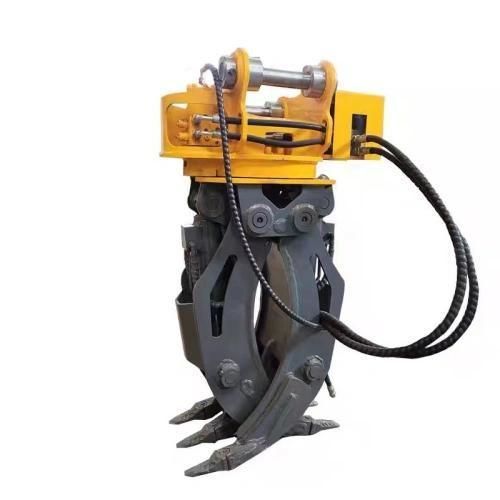

ロッググラップル

概要
油圧ショベルにロググラップルを装着すると、バケット型の掴み具に比べて木材取り扱いの生産性が大幅に向上します。本機は高強度合金製の爪、二重油圧シリンダー、360°連続回転のローテータを備え、単独の丸太の把持、丸太束の積み込み、正確な位置決めによる積み重ねを一連の動作で行い、手作業での係留を減らし、樹皮損傷や丸太の滑落を抑制します。

主要な設計特徴

• 確実な把持と長寿命を実現する高強度合金製の爪
• バランスの取れた締付力を提供する二重油圧シリンダー
• 正確な丸太配置を可能にする360°連続回転ローテータ
• キャリアのトン数と油圧流量に合わせた複数の機種サイズ

仕様表

• Model 02 | 適合ショベル：4–6 Ton | アタッチメント重量：360 kg | 最大開口：1200 mm | 油圧：160 kg/cm² | 設定圧：170 kg/cm² | 運転流量：30–55 L/min | シリンダー容量：4.0×2 Ton
• Model 04 | 適合ショベル：7–11 Ton | アタッチメント重量：440 kg | 最大開口：1400 mm | 油圧：160 kg/cm² | 設定圧：180 kg/cm² | 運転流量：50–100 L/min | シリンダー容量：4.5×2 Ton
• Model 06 | 適合ショベル：12–16 Ton | アタッチメント重量：900 kg | 最大開口：1600 mm | 油圧：180 kg/cm² | 設定圧：190 kg/cm² | 運転流量：90–110 L/min | シリンダー容量：8.0×2 Ton
• Model 08 | 適合ショベル：17–23 Ton | アタッチメント重量：1680 kg | 最大開口：2100 mm | 油圧：180 kg/cm² | 設定圧：200 kg/cm² | 運転流量：100–140 L/min | シリンダー容量：9.7×2 Ton
• Model 10 | 適合ショベル：24–30 Ton | アタッチメント重量：2130 kg | 最大開口：2500 mm | 油圧：180 kg/cm² | 設定圧：210 kg/cm² | 運転流量：130–170 L/min | シリンダー容量：12.0×2 Ton
• Model 14 | 適合ショベル：31–40 Ton | アタッチメント重量：2600 kg | 最大開口：2800 mm | 油圧：180 kg/cm² | 設定圧：250 kg/cm² | 運転流量：80–120 L/min | シリンダー容量：12.0×2 Ton
• Model 20 | 適合ショベル：41–50 Ton | アタッチメント重量：2800 kg | 最大開口：2800 mm | 油圧：200 kg/cm² | 設定圧：250 kg/cm² | 運転流量：80–120 L/min | シリンダー容量：14.0×2 Ton

現場での一般的な配備用途

• 林業の伐採および山間地での収穫：倒木の処理や急斜面・作業道での丸太の引き出し
• 製材所や木材ヤードでの積載：直径別の選別と切断ラインへの供給
• 造成・伐採作業：藪、切り株、廃材の掴み取り
• パルプ工場や薪加工：短い薪やパルプ用丸太の連続投入口への供給

オペレーター向けのヒント

• 回転リングのグリースニップルと爪ピンのブッシュを毎朝給脂すること。給脂間隔を短くするとピン寿命が大幅に延びる
• 濡れた地面や泥地ではローテータの速度を落とし、吊り下がった丸太の振れを抑える
• 凍結した丸太では、持ち上げる前に爪を丸太本体にしっかりと閉める

特徴 / 技術仕様

• 対応モデル：02、04、06、08、10、14、20
• キャリア適合範囲：機種により 4 Ton 〜 50 Ton
• 最大開口：機種別に 1200 mm 〜 2800 mm
• アタッチメント重量：機種別に 360 kg 〜 2800 kg
• 作動油圧の範囲：機種別に記載（一般的に 160–200 kg/cm²）
• 作動油量：機種により 30–170 L/min
• シリンダー容量／出力：機種別表示（例：4.0×2 Ton 〜 14.0×2 Ton）
• 360°連続回転ローテータおよび2系統の油圧回路（爪用とローテータ用に分離）
