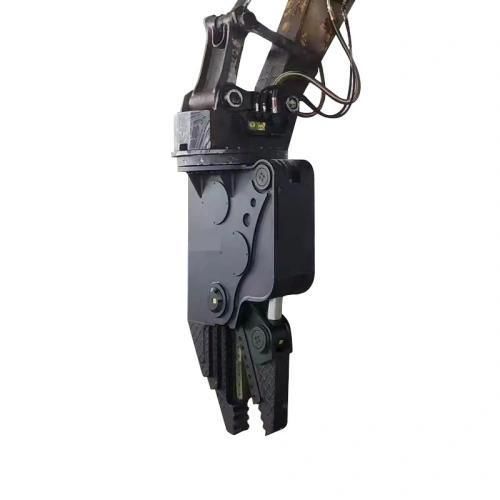

ロータリー破砕剪断機 YG series

油圧式掘削機用制御解体用

概要
車両解体用シアは360°回転するシアヘッドと強力な油圧クランプアームを組み合わせ、車両部品を制御力で切断・引き裂き・選別します。廃車処理（ELV）向けに設計されており、狭い箇所での精密切断により銅・アルミの分離精度を高め、スクラップ価値を向上させます。

操作のヒント
切断前にクランプアームで車体を平らに押さえてください。確実なクランプは車体の動きを抑え、切断速度を維持し、油圧ホースやシリンダーを保護します。

使用場所

• ELV精選：内部の銅配線の引き出し、アルミラジエーターの剥離、エンジンとミッションの分離などを最小限の追加工で行えます。
• トラック・バスフレームの切断：油圧ジョーで重量フレーム、ルーフピラー、厚いキャブドアを切断します。
• スクラップヤードでの選別：薄板、家電筐体、混合金属束を圧縮梱包や破砕工程向けに処理します。
• ヤード清掃作業：スクリーニングバケットやクラッシャーバケットと組み合わせて混合スクラップや瓦礫を処理できます。

車両解体シアの主要パラメータ
Item/Model | Unit | YG280RT | YG350RT | YG380RT | YG450RT | YG480RT
Arm Installation | ton | 18–27 | 28–38 | 30–40 | 40–50 | 42–50
Boom Installation | ton | 14–18 | 20–28 | 20–28 | 28–39 | 28–39
Weight | kg | 2100 | 3000 | 3500 | 4500 | 4600
Maximum Opening with Jaw | mm | 485 | 595 | 600 | 700 | 740
Overall Length | mm | 2700 | 3200 | 3280 | 3700 | 3800
Operating Pressure | kg/cm2 | 250–300 | 300–320 | 320–350 | 320–350 | 320–350
Operating Flux | L/min | 180–220 | 200–250 | 200–250 | 250–300 | 250–300

シアと油圧ショベルの組合せ
選定前にキャリア重量と油圧ポンプの流量を確認してください。小さすぎると処理速度が落ち、大きすぎるとショベルの安定性に影響します。回転用流量とシリンダー圧力がシアの定格範囲に合致すること、取付け互換性を確認してください。

推奨マッチング表
Shear Model | Carrier Weight (T) | Rotation Flow (L/min) | Cylinder Pressure (MPa) | Clamp Arm Setup | Primary Scrapping Goal
YG-CD150 | 12–16 T | 20–30 L/min | 28–30 MPa | 軽量ツインフットアーム | セダン・乗用車の選別
YG-CD200 | 18–24 T | 30–40 L/min | 30–32 MPa | 重量油圧アーム | SUV、バン、小型トラックの解体
YG-CD300 | 25–35 T | 40–50 L/min | 32–35 MPa | 補強ワイドシステム | バスフレームや大型トラック車台の切断

事例 — ELVヤードの成果

• 現場課題：手作業のトーチ切断で車両1台あたり約2時間かかり、コストと排煙が問題だった。
• 設備ソリューション：22トン油圧ショベルに取り付けた重クランプアーム付き車両解体シア。
• 事業成果：1台あたりの処理時間が約15分に短縮、日次処理量が約6倍に増加、トーチ切断が不要となり燃料コスト削減と銅/アルミの選別純度が約25%向上。

よくある技術的なポイント

• 油圧クランプアームの必要性：ジョーがかんだ際の車両の回転を防ぐためクランプアームを強く推奨します。ない場合、能率が60%以上低下する恐れがあります。
• ブレード寿命と交換：ブレード寿命は材料の厚さ・硬度に依存します。四面ブレードは通常300–400時間ごとに回転します。ボルトオン設計は現場での交換を約40分で可能にします。
• 360度回転の利点：連続回転によりショベルを移動させずに狭い内側や取り回しの悪い角度にアクセスでき、サイクルタイムと切断精度が向上します。

特性 / 技術仕様

• 製品名：Car Dismantling Shear
• ブランド：YG Machinery
• 対応モデル：YG280RT、YG350RT、YG380RT、YG450RT、YG480RT
• アーム装着（モデル別）：18–27 t（YG280RT）から42–50 t（YG480RT）
• ブーム装着（モデル別）：14–18 tから28–39 t（モデルにより異なる）
• 重量範囲：2,100 kg〜4,600 kg（モデルによる）
• 最大ジョー開口幅：485 mm〜740 mm（モデルによる）
• 全長：2,700 mm〜3,800 mm（モデルによる）
• 作動圧：定格範囲 250–350 kg/cm2（モデル依存）
• 油圧流量（回転/作動）：典型範囲 180–300 L/min（モデル依存）
• 回転：連続360度回転するシアヘッド
• 推奨搭載例：YG-CD150、YG-CD200、YG-CD300（例）
• 主な用途：ELV精選、トラック/バスフレーム切断、スクラップヤードでの選別、ヤード清掃作業
