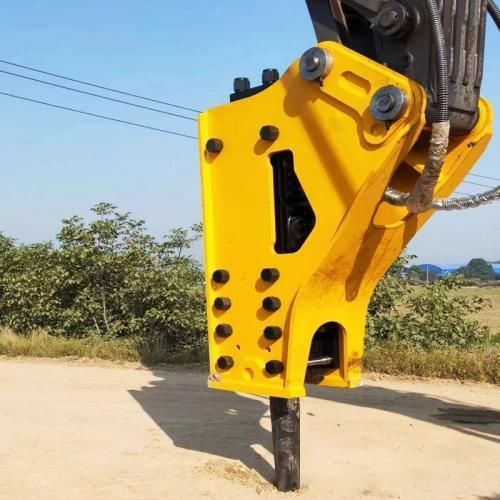

油圧式割岩機 YG series掘削機用
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 油圧式, 掘削機用
- 重さ
40 kg, 846 kg, 2,411 kg, 2,626 kg, 3,396 kg
(88 lb, 1,865 lb, 5,315 lb, 5,789 lb, 7,487 lb)
詳細
製品概要
油圧ブレーカーは油圧エネルギーを繰り返し高衝撃の打撃に変換して、岩石やコンクリートを破砕します。ブレーカーの選定では、実際の油量と作動圧をキャリアに合わせることが摩耗を抑え、生産性を向上させます。フレーム形状の選択により伝達される衝撃や騒音も低減できます。
主な利点
ブレーカーフレームの種類
油圧ブレーカーを機体重量と油量に合わせる方法
ブレーカー選定では油圧油量（L/min）が機械のトン数より重要です。モデル選定前に実際の補助流量と作動圧を必ず測定してください。
主な用途
現場事例（例）
供給業者が重型Top Typeブレーカーに140 mmチゼルを装着し、逃がし弁圧を調整して硬質花崗岩の採石場で運用した例。結果：
仕様 / 技術データ
Model | ChiselDiameter (mm) | SuitableCarrierWeight (Ton) | Main bodyWeight (kg) | OperatingPressure (Kg/cm2) | Hydraulic oil flow (L/min) | Blow Frequency (bpm) | HoseDiameter (inch)
YG350 | 35 | 0.5-1 | 40 | 90-120 | 15-25 | 800-1300 | 1/2
YG400 | 40 | 1-3 | 53 | 90-120 | 15-25 | 800-1300 | 1/2
YG450 | 45 | 1.2-3.0 | 67 | 90-120 | 20-30 | 700-1200 | 1/2
YG530 | 53 | 2.5-4.5 | 85 | 90-120 | 25-50 | 600-1100 | 1/2
YG600 | 60 | 2-5 | 140 | 90-120 | 25-50 | 600-1100 | 1/2
YG680 | 68 | 4-7 | 152 | 110-140 | 40-70 | 500-900 | 1/2
YG750 | 75 | 6-9 | 210 | 120-150 | 50-90 | 400-800 | 1/2
YG850 | 85 | 7-14 | 278 | 130-160 | 60-100 | 400-800 | 3/4
YG100 | 100 | 10-15 | 475 | 150-170 | 80-110 | 350-700 | 3/4
YG1250 | 125 | 15-18 | 616 | 150-170 | 80-110 | 350-700 | 3/4
YG1350 | 135 | 16-26 | 846 | 160-180 | 130-150 | 400-800 | 1
YG1400 | 140 | 18-26 | 916 | 160-180 | 120-180 | 350-500 | 1
YG1400A | 140 | 18-26 | 952 | 160-180 | 120-180 | 350-500 | 1
YG1500 | 150 | 27-35 | 1088 | 160-180 | 150-190 | 350-700 | 1
YG1550 | 155 | 28-36 | 1309 | 180-200 | 200-260 | 250-400 | 1-1/4
YG1650 | 165 | 30-40 | 1438 | 180-200 | 200-260 | 250-400 | 1-1/4
YG1650P | 165 | 30-40 | 1586 | 180-200 | 200-260 | 250-380 | 1-1/4
YG1750 | 175 | 35-40 | 1929 | 180-200 | 210-290 | 200-350 | 1-1/4
YG1850 | 185 | 35-45 | 2411 | 190-220 | 220-270 | 200-250 | 1-1/4
YG1990 | 190 | 40-55 | 2626 | 190-220 | 220-290 | 180-200 | 1-1/4
YG2100 | 210 | 60-80 | 3396 | 200-240 | 290-350 | 150-200 | 1-1/4
油圧ブレーカーは油圧エネルギーを繰り返し高衝撃の打撃に変換して、岩石やコンクリートを破砕します。ブレーカーの選定では、実際の油量と作動圧をキャリアに合わせることが摩耗を抑え、生産性を向上させます。フレーム形状の選択により伝達される衝撃や騒音も低減できます。
主な利点
- 高衝撃の打撃により岩石・コンクリートを迅速に破砕。
- 油量と圧力をモデルに合わせると打撃率が向上し燃料消費が低下。
- 騒音低減や衝撃吸収を目的としたフレーム設計でキャリアを保護。
ブレーカーフレームの種類
- Box Silent Type：厚手のゴムダンパーを備えた完全密閉ハウジング。騒音を約10–15 dB低減し内部部品を保護—都市部の解体や騒音に敏感な現場に適する。
- Side Type：ピン取付や現地整備が容易な短い全長。オペレータの視界が良好—トレンチや地業作業に適する。
- Top Type：深い垂直打撃向けの長いリーチ設計。トップブラケットが押し込み力を直接伝達—露天掘りや大規模採掘に適する。
油圧ブレーカーを機体重量と油量に合わせる方法
ブレーカー選定では油圧油量（L/min）が機械のトン数より重要です。モデル選定前に実際の補助流量と作動圧を必ず測定してください。
- ミニ油圧ショベル（0.8～6トン）： 約80～120 barで15～50 L/minが必要。ユーティリティトレンチやスラブ破砕に適する。
- 中型油圧ショベル（10～20トン）： 100～140 mmのチゼルと組合せて約80～150 L/minが必要。道路工事や建物解体に適する。
- 大型採石用ショベル（25～50+トン）： 約160～180 barで180～260 L/minを要求。大型採石や硬岩採掘に適する。
主な用途
- 採石・鉱山：花崗岩、玄武岩、石灰岩を爆薬なしで破砕。
- 道路・橋梁の解体：厚いアスファルト、橋脚、コンクリート基礎の破砕。
- トレンチ・トンネル工事：ユーティリティチャネルやトンネルフェイスの形成。
現場事例（例）
供給業者が重型Top Typeブレーカーに140 mmチゼルを装着し、逃がし弁圧を調整して硬質花崗岩の採石場で運用した例。結果：
- 日産が40%増（450→630 t/日）。
- 油温が65°C以下に維持され熱による停止を回避。
- 年間予備部品費が25%削減。
仕様 / 技術データ
Model | ChiselDiameter (mm) | SuitableCarrierWeight (Ton) | Main bodyWeight (kg) | OperatingPressure (Kg/cm2) | Hydraulic oil flow (L/min) | Blow Frequency (bpm) | HoseDiameter (inch)
YG350 | 35 | 0.5-1 | 40 | 90-120 | 15-25 | 800-1300 | 1/2
YG400 | 40 | 1-3 | 53 | 90-120 | 15-25 | 800-1300 | 1/2
YG450 | 45 | 1.2-3.0 | 67 | 90-120 | 20-30 | 700-1200 | 1/2
YG530 | 53 | 2.5-4.5 | 85 | 90-120 | 25-50 | 600-1100 | 1/2
YG600 | 60 | 2-5 | 140 | 90-120 | 25-50 | 600-1100 | 1/2
YG680 | 68 | 4-7 | 152 | 110-140 | 40-70 | 500-900 | 1/2
YG750 | 75 | 6-9 | 210 | 120-150 | 50-90 | 400-800 | 1/2
YG850 | 85 | 7-14 | 278 | 130-160 | 60-100 | 400-800 | 3/4
YG100 | 100 | 10-15 | 475 | 150-170 | 80-110 | 350-700 | 3/4
YG1250 | 125 | 15-18 | 616 | 150-170 | 80-110 | 350-700 | 3/4
YG1350 | 135 | 16-26 | 846 | 160-180 | 130-150 | 400-800 | 1
YG1400 | 140 | 18-26 | 916 | 160-180 | 120-180 | 350-500 | 1
YG1400A | 140 | 18-26 | 952 | 160-180 | 120-180 | 350-500 | 1
YG1500 | 150 | 27-35 | 1088 | 160-180 | 150-190 | 350-700 | 1
YG1550 | 155 | 28-36 | 1309 | 180-200 | 200-260 | 250-400 | 1-1/4
YG1650 | 165 | 30-40 | 1438 | 180-200 | 200-260 | 250-400 | 1-1/4
YG1650P | 165 | 30-40 | 1586 | 180-200 | 200-260 | 250-380 | 1-1/4
YG1750 | 175 | 35-40 | 1929 | 180-200 | 210-290 | 200-350 | 1-1/4
YG1850 | 185 | 35-45 | 2411 | 190-220 | 220-270 | 200-250 | 1-1/4
YG1990 | 190 | 40-55 | 2626 | 190-220 | 220-290 | 180-200 | 1-1/4
YG2100 | 210 | 60-80 | 3396 | 200-240 | 290-350 | 150-200 | 1-1/4
