可逆性振動プレート YG series

掘削機用圧縮

製品概要

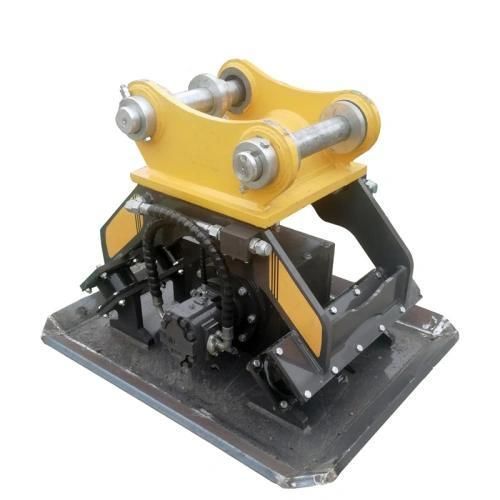

油圧式の掘削機取り付けプレートコンパクタは、油圧流量を高周波の振動に変換し、深部まで均一な締固めを実現します。歩行式のタンパーと比べて狭いまたは深い溝に安全に到達でき、日々の作業範囲を拡大し、危険な掘削現場での作業者の露出を低減します。

主な適用箇所

• 配管溝およびユーティリティの埋戻し：狭く深い溝に入り込み、土層を締固めて将来の沈下を防止します。
• 道路斜面および河川護岸：掘削機のアーム到達距離で急斜面を締固め、安全な位置から護岸を整形できます。
• 支承部や基礎の締固め：高周波振動は狭隘部でも有効で、所定の締固め基準に適合します。
• 現場整備および排水作業：整地、清掃、排水準備のために他のアタッチメントと併用されることが多いです。

仕様（型式）

• YG-32：適合機体 4–9 T；振動力 40 kN；励起周波数 ≥2000 RPM；作動圧 15 MPa；最大流量 60 L/min；寸法 900×550×750 mm；打撃面 900×550 mm；重量 380 kg；典型用途：狭いユーティリティ溝、ヤード、浅い土壌。
• YG-50：適合機体 10–18 T；振動力 65 kN；励起周波数 ≥2000 RPM；作動圧 15 MPa；最大流量 100 L/min；寸法 1160×700×930 mm；打撃面 1160×700 mm；重量 550 kg；典型用途：市街地舗装の補修、中程度の溝の埋戻し。
• YG-80：適合機体 20–27 T；振動力 110 kN；励起周波数 ≥2200 RPM；作動圧 15 MPa；最大流量 160 L/min；寸法 1350×900×1000 mm；打撃面 1350×900 mm；重量 920 kg；典型用途：高速道路路盤、深い配管の埋戻し。
• YG-107：適合機体 30–40 T；振動力 150 kN；励起周波数 ≥2200 RPM；作動圧 15 MPa；最大流量 160 L/min；寸法 1350×900×1050 mm；打撃面 1350×900 mm；重量 1050 kg；典型用途：鉱山路盤、重量物建築の基礎。

操作者向けの注意と保守

• 油圧ラインに圧力逃がし弁を必ず取り付けること。過剰圧は油圧モータを損傷し、過大流量は偏心軸受を過熱します。
• 斜面作業は下から上へ移動して行うこと。上から下へ作業すると緩い土が滑落し斜面を損傷する恐れがあります。
• ゴムダンパーと取付ボルトは週次点検すること。緩んだ取付は振動がアームへ伝わりシリンダを損傷する場合があります。
• 偏心軸受は運転40時間ごとに高温対応のヘビーデューティーグリースで給脂し、軸受寿命を延ばしてください。

技術仕様

• Brand: YG Machinery
• 型式群：YGシリーズ（YG-32、YG-50、YG-80、YG-107）
• 適合車体重量：モデルにより 4–40 T
• 振動力範囲：モデルにより 40–150 kN
• 励起周波数：≥2000–≥2200 RPM（モデル依存）
• 作動油圧圧力：記載モデルは 15 MPa
• 最大油圧流量：60、100 または 160 L/min（モデル依存）
• 典型的な寸法と打撃面：上記モデルリスト参照
• 機体重量（モデル別）：380 kg（YG-32）、550 kg（YG-50）、920 kg（YG-80）、1050 kg（YG-107）
• 主な用途：溝の埋戻し、路盤の締固め、基礎・法面の締固め、狭いユーティリティ溝
• 推奨付属品／取付：逆作用を隔離する耐久ゴムダンパー；油路に圧力逃がし弁
