連続アースオーガー YG series

油圧掘削機用杭打ち

製品概要

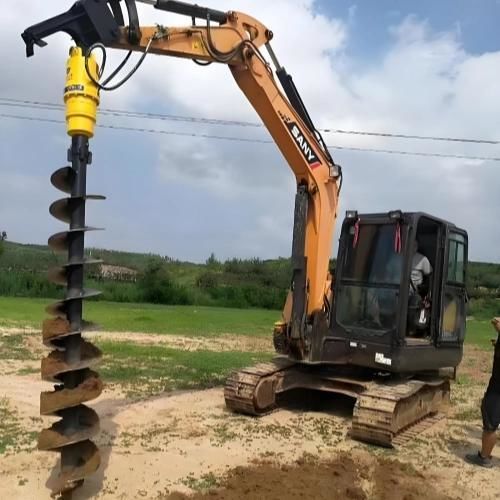

高トルクの油圧式掘削アウガを油圧ショベルに取り付けると、手作業と比較して穴あけ速度が5倍以上に向上します。油圧アウガドライブはプラネタリギアを使用してアウガビットを高出力トルクで回転させ、数分でまっすぐきれいな穴を掘ります。機械掘削により人件費が削減され、作業員を危険な作業区域から離すことができます。

技術パラメータ表
Model | 適用トン数 (T) | トルク範囲 (Nm) | 油圧 (bar) | 油流量 (lpm) | 回転数 (rpm) | 出力軸 | 重量 (kg) | 適用分野
YGMINI | 0.8 – 2 T | 305 – 1175 Nm | 60 – 200 bar | 12 – 45 lpm | 28 – 95 rpm | 65Rd | 38 kg | 小型油圧ショベル、杭穴、植栽
YG1500 | 1 – 2 T | 545 – 1580 Nm | 60 – 200 bar | 20 – 75 lpm | 32 – 97 rpm | 65Rd | 49 kg | 農場柵、小規模ソーラーパイル
YG2000 | 1.5 – 3 T | 656 – 2270 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 98 rpm | 65Rd | 50 kg | 造園、硬質粘土、深い杭穴
YG2500 | 1.5 – 3 T | 855 – 2510 Nm | 60 – 200 bar | 30 – 75 lpm | 35 – 90 rpm | 65Rd | 50 kg | 困難な地盤掘削、ソーラーパイル基礎
YG4000 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 52 kg | 中型コンパクト掘削機、頁岩・凍結地
YG4500 | 2 – 4 T | 1290 – 4580 Nm | 60 – 210 bar | 40 – 95 lpm | 32 – 77 rpm | 65Rd | 87 kg | 重型ギアボックスフレーム、連続打設
YG5000 | 3 – 6 T | 1608 – 4890 Nm | 60 – 210 bar | 40 – 95 lpm | 28 – 57 rpm | 65Rd | 88 kg | 重掘削、風化岩、建築杭

請負業者が油圧アウガを使用する現場

• ソーラーファームおよびユーティリティパイリング：さまざまな地盤条件で迅速に直立した基礎穴を掘削します。
• フェンシングおよび植樹：道路脇や農場ラインのための迅速で清潔な杭穴。
• 建物基礎および擁壁：柱や基礎のために密な地盤に正確な深穴を掘ります。
• 現場の片付けとチーム作業：アウガは基礎掘削を迅速に処理し、コンパクター、マグネット、スラリーポンプと組み合わせて盛土や清掃作業を支援できます。

オペレーター向けのヒント

• 頁岩や軟岩を掘る際はタングステンバレット歯を使用してください。標準のフラット歯は岩で急速に摩耗します。
• 重粘土ではアウガビットを0.5mごとに持ち上げて詰まった土を取り除いてください。フルフライトはポンプを過負荷にしモーターを詰まらせることがあります。
• プラネタリギアのオイルレベルを週に一度確認してください。激しい掘削は熱を発生させ、オイル不足はギアを損傷する可能性があります。

事例 — オーストラリアのソーラープロジェクト（要約）

• 現場の課題：硬い頁岩と乾燥した粘土により、掘削能力が約20穴/日まで制限され、ビットの摩耗が早かった。
• 装備の解決策：高トルクのアウガドライブ（最大4890 Nmトルク、65Rdシャフト）にタングステンバレット歯を装着したロックビットを組み合わせて小型掘削機に適用。
• 結果：掘削速度が約400%向上、1穴あたりの時間が3分未満に低下、日産は90穴以上に増加し、作業は大幅に予定より早く完了した。

選定に関するよくある注意点

• 硬質地盤、頁岩、岩盤では出力トルクが主要因です。軟弱地盤では高回転数が切りくずの排出に有効です。
• 土、砂、軟粘土には標準のフラット歯を選択し、硬粘土、砂岩、風化岩、アスファルトにはタングステンバレット歯を選択してください。
• 65Rd出力軸とアウガビットの間にはクイックピンで軸延長を追加できます。アンチスウェイ構成は深穴の精度を向上させます。

技術仕様

• YGMINI — 適用トン数：0.8–2 T; トルク：305–1175 Nm; 油圧：60–200 bar; 油流量：12–45 lpm; 回転数：28–95 rpm; 出力軸：65Rd; 重量：38 kg; 適用：小型油圧ショベル、杭穴、植栽。
• YG1500 — 適用トン数：1–2 T; トルク：545–1580 Nm; 油圧：60–200 bar; 油流量：20–75 lpm; 回転数：32–97 rpm; 出力軸：65Rd; 重量：49 kg; 適用：農場柵、小規模ソーラーパイル。
• YG2000 — 適用トン数：1.5–3 T; トルク：656–2270 Nm; 油圧：60–200 bar; 油流量：30–75 lpm; 回転数：35–98 rpm; 出力軸：65Rd; 重量：50 kg; 適用：造園、硬質粘土、深穴。
• YG2500 — 適用トン数：1.5–3 T; トルク：855–2510 Nm; 油圧：60–200 bar; 油流量：30–75 lpm; 回転数：35–90 rpm; 出力軸：65Rd; 重量：50 kg; 適用：困難地盤、ソーラーパイル基礎。
• YG4000 — 適用トン数：2–4 T; トルク：1290–4580 Nm; 油圧：60–210 bar; 油流量：40–95 lpm; 回転数：32–77 rpm; 出力軸：65Rd; 重量：52 kg; 適用：中型コンパクト掘削機、頁岩・凍結地。
• YG4500 — 適用トン数：2–4 T; トルク：1290–4580 Nm; 油圧：60–210 bar; 油流量：40–95 lpm; 回転数：32–77 rpm; 出力軸：65Rd; 重量：87 kg; 適用：重ギアボックスフレーム、連続打設。
• YG5000 — 適用トン数：3–6 T; トルク：1608–4890 Nm; 油圧：60–210 bar; 油流量：40–95 lpm; 回転数：28–57 rpm; 出力軸：65Rd; 重量：88 kg; 適用：重掘削、風化岩、建築杭。
