ハニカム構造換気グリル ZAflow

静音

概要

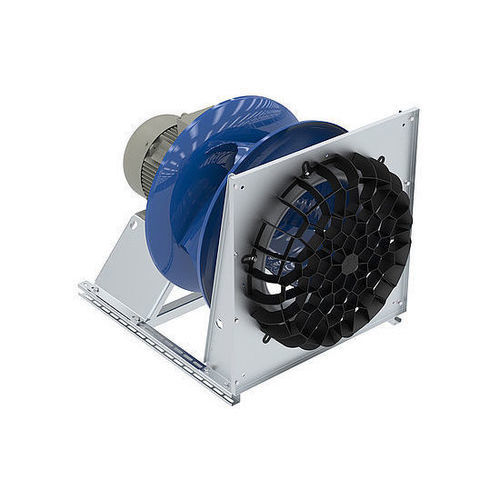

ZAflowは、ZIEHL-ABEGGが開発した六角形の軽量ハニカム構造を採用した遠心ファン用の吸気ガイドで、インペラへの気流を最適化します。狭小な設置環境では、吸込側の乱れを低減し、全体の騒音低減に寄与します。

製品仕様
吸込側で発生する流れの乱れに対して、ZAflowはインペラへの入流条件を改善します。ファンへの入流を最適化することで、換気システム全体の音響特性を改善できる場合があり、多くの設置で全体の音圧レベルが約3〜6 dB改善することが確認されています。改善が見られない場合は、既存の設置が既に十分な入流条件を満たしていることを示します。ZAflowは、既設への後付けや新規設置において簡単かつ迅速に取り付けられるよう設計されています。

特長・仕様

• 狭小な設置環境で吸込側の入流を改善し、騒音を低減
• ZAflow SはDIN EN ISO 13857 表4に従う接触保護要件を満たす（ZAflow Mは接触保護該当なし）
• 既存システムへの後付けが容易で、取り扱い・取り付けが簡単

モデル選定
対象となる参照サイズ群は175 / 190 / 200および220 / 225 / 250 mmです。製品ページのスライダーは最小175 mm、最大220 mmを表示します。モデルはZAflow S（接触保護適合）とZAflow M（接触保護該当なし）の2種類があります。

技術仕様

• 機能：インペラへの吸込側流れを改善する遠心ファン用吸気ガイド／ガイドグリッド
• 音響改善：多くの設置で全体の音圧レベルが約3〜6 dB向上することが一般的
• 用途：入流障害が発生する狭小な設置環境で有効
• 後付け：既存のファンシステムへ後付け可能；簡単かつ迅速な取り付け
• バリアント：ZAflow S（DIN EN ISO 13857 表4 接触保護に適合）およびZAflow M（接触保護該当なし）
• サイズ群：175 / 190 / 200 mm および 220 / 225 / 250 mm（スライダー表示：最小175 mm — 最大220 mm）
• 互換性：遠心ファンおよびシステム部品向け（例：ZAbluefin、ZAvblue、ZApilot、各種モジュール）
• 診断メモ：改善が測定されない場合は、元の設置入流条件が既に十分であることを示す
