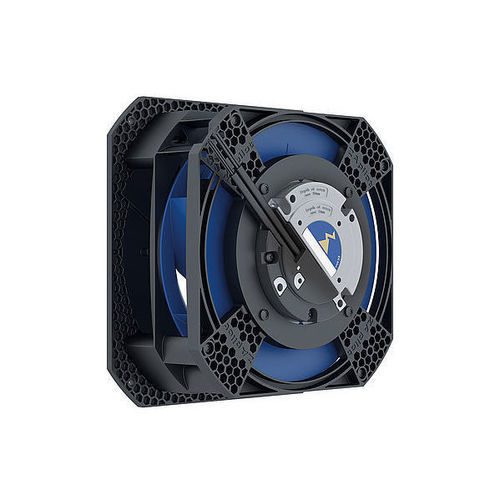

遠心ファン ZApilot

ECモーター複合素材産業用

概要
ZApilotファンシステムは、統合された案内羽根と固定ディフューザーにより動圧を静圧に変換し、気流を最適化します。モジュール式の設計により顧客装置へのコンパクトな組み込みが可能で、市場標準比で最大約10%の効率向上と低騒音を実現します。

製品仕様
水平および垂直の設置に対応するエアフィード内蔵モジュール。モジュールには7枚の後方曲げブレードを持つフリーランZAvblueインペラを搭載し、径は175 mm〜250 mm。インペラは高性能複合材料製。自由吸気時の風量は約1,600 m³/h、最大静圧増加は最大1,000 Paまで可能です。

特長・仕様

• 乱流低減のための統合案内羽根と、流路断面を拡大する直立ディフューザー
• 動圧を静圧に変換し、市場標準比で最大約10%の効率向上を実現
• 吸込側保護グリル取付け可能な一体型吸入口ノズル
• 顧客用途向けのコンパクトモジュール、プラグアンドプレイで簡単に扱える設計
• 非常に静かな動作

モーター構成

• 外部ローターモーター
• ECblueテクノロジー：ファンに合わせた統合コントローラー搭載

技術仕様

• シリーズ / 製品名: ZApilot
• インペラ: ZAvblue、7枚の後方曲げブレードを持つフリーランインペラ
• インペラ径: 175–250 mm
• インペラ材質: 高性能複合材料
• 風量（自由放出）: 約1,600 m³/h
• 最大静圧増加: 最大1,000 Pa
• エアフィード: 水平および垂直供給用モジュール
• 統合コンポーネント: 案内羽根（入口案内羽根）、直立ディフューザー、一体型吸入口ノズル
• 効率: 動圧→静圧変換により市場標準比で最大約10%向上
• モーター技術: 外部ローターモーター、統合コントローラー搭載のECblue
• 設置 / 取扱: 顧客用途向けコンパクトモジュール、吸込側保護グリルオプション、プラグアンドプレイ
• 音響: 非常に静かな動作
