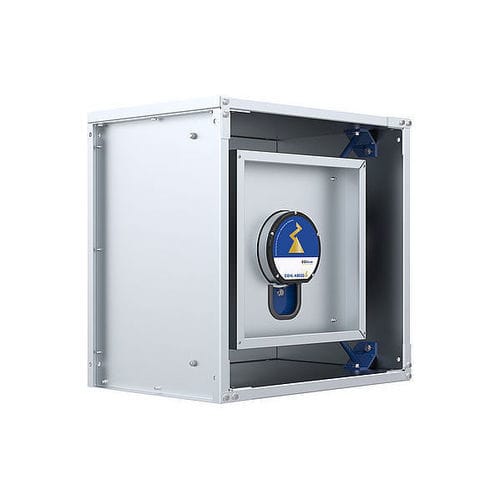

遠心ファン WR seriesダクト空気循環用電動
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- 遠心
- 設置方式
- ダクト
- 機能
- 空気循環用
- 駆動機構
- 電動, ECモーター
- 材質
- 複合素材
- 応用
- 産業用
- その他の特徴
- 静音, 高性能, モジュール式, 外部ローター付, 大径
- 空気流量
最大: 17,500 m³/h
(618,006.668 ft³/h)最少: 0 m³/h
(0 ft³/h)- 直径
最大: 560 mm
(22.047 in)最少: 315 mm
(12.402 in)
詳細
概要
ZAcubeは、Premium Optimizerを内蔵した積み重ね可能なファンモジュールシステムで、さまざまな形状・サイズのファン構成を容易に構築できます。モジュールは自立構造で、最大5段まで積み重ね可能です。標準の接続用ネジと簡単な結合装置により手動組立が容易です。表面は滑らかで鋭利なエッジがないため清掃が簡便です。標準的なフィルター寸法に対応し、設計段階でのスペースおよびコスト面で有利です。
製品仕様
出力側の流れを改善し騒音を低減する内蔵Premium Optimizerを備えた積層可能なファンモジュールシステム。モジュールには高いシステム効率を実現するZAbluefinシリーズのフリーランニングホイール、または最大性能を発揮するCproホイールが搭載され、インペラ径は315〜560 mmをカバーします。インペラは高性能なZAmid複合材料製。自由吹出し時の風量は最大約17,500 m³/h、最大静圧向上は約2,100 Pa。水平給気のRLT装置構成や既設装置のレトロフィットに適する、取り扱いしやすいモジュール設計です。
特性および特長
内蔵Premium Optimizerはモジュール出口での流れを最適化し、換気性能を向上させ音響特性を改善します。下流機器への流れを均一化することで、ファンと下流部品の距離を短縮可能です。モジュール設計によりファン構成の迅速かつ簡便な組立が可能です。モジュールは最大5段まで積み重ね可能で、並列運転も対応します。表面は滑らかで鋭利なエッジがなく、Premium Optimizerのクリック式機構により清掃性とアクセス性が向上し、厳しい衛生要件にも対応します。標準化された接続ネジが各ZAcubeに付属し、容易な接続を可能にします。周囲フランジによりモジュール間のシールが可能で、漏れのない運転を実現します。スペース最適化設計は輸送および取り扱い時にも利点をもたらします。
モーターコンセプト
利用可能なモデル（製品ページで選択）
仕様 / 技術データ
ZAcubeは、Premium Optimizerを内蔵した積み重ね可能なファンモジュールシステムで、さまざまな形状・サイズのファン構成を容易に構築できます。モジュールは自立構造で、最大5段まで積み重ね可能です。標準の接続用ネジと簡単な結合装置により手動組立が容易です。表面は滑らかで鋭利なエッジがないため清掃が簡便です。標準的なフィルター寸法に対応し、設計段階でのスペースおよびコスト面で有利です。
製品仕様
出力側の流れを改善し騒音を低減する内蔵Premium Optimizerを備えた積層可能なファンモジュールシステム。モジュールには高いシステム効率を実現するZAbluefinシリーズのフリーランニングホイール、または最大性能を発揮するCproホイールが搭載され、インペラ径は315〜560 mmをカバーします。インペラは高性能なZAmid複合材料製。自由吹出し時の風量は最大約17,500 m³/h、最大静圧向上は約2,100 Pa。水平給気のRLT装置構成や既設装置のレトロフィットに適する、取り扱いしやすいモジュール設計です。
特性および特長
内蔵Premium Optimizerはモジュール出口での流れを最適化し、換気性能を向上させ音響特性を改善します。下流機器への流れを均一化することで、ファンと下流部品の距離を短縮可能です。モジュール設計によりファン構成の迅速かつ簡便な組立が可能です。モジュールは最大5段まで積み重ね可能で、並列運転も対応します。表面は滑らかで鋭利なエッジがなく、Premium Optimizerのクリック式機構により清掃性とアクセス性が向上し、厳しい衛生要件にも対応します。標準化された接続ネジが各ZAcubeに付属し、容易な接続を可能にします。周囲フランジによりモジュール間のシールが可能で、漏れのない運転を実現します。スペース最適化設計は輸送および取り扱い時にも利点をもたらします。
モーターコンセプト
- 外転子モーター
- ECblueテクノロジー：ファンに最適化された統合コントローラ
利用可能なモデル（製品ページで選択）
- WR31I-ZID.DC.CR — Article no.: 118645/H011
- WR31C-ZID.DG.CR — Article no.: 118643/H011
- WR35I-ZID.DC.CR — Article no.: 118646/H011
- WR35I-ZID.DG.CR — Article no.: 118647/H011
- WR40I-ZID.GG.CR — Article no.: 118648/H011
- WR40C-ZID.GG.CR — Article no.: 118644/H011
- WR40I-ZID.GG.CR — Article no.: 118650/H012
- WR40C-ZID.GG.CR — Article no.: 118649/H012
- WR45I-ZID.GG.CR — Article no.: 118651/H012
- WR50I-ZID.GL.CR — Article no.: 118652/H012
- WR50I-ZID.GL.CR — Article no.: 118655/H013
- WR50C-ZID.GL.CR — Article no.: 118653/H013
- WR56I-ZID.GL.CR — Article no.: 118656/H013
- WR56I-ZID.GQ.CR — Article no.: 118657/H013
- WR56C-ZID.GQ.CR — Article no.: 118654/H013
仕様 / 技術データ
- タイプ：Premium Optimizer内蔵の積層可能なファンモジュールシステム
- 積層：最大5段
- ホイールタイプ：ZAbluefinシリーズ（高システム効率）のフリーランニングホイール、または最大性能のCpro
- 対応インペラ径：315 mm、355 mm、400 mm、450 mm、500 mm、560 mm
- インペラ材質：ZAmid複合材料（高性能）
- 風量（自由吹出し）：最大約17,500 m³/h
- 最大静圧向上：最大約2,100 Pa
- モーター概念：外転子モーター；ファンに最適化された統合コントローラを備えたECblueテクノロジー
- 取付け：標準接続ネジによる手動取付け；モジュールは自立構造（追加補強不要）
- 衛生 / メンテナンス：表面は滑らかで鋭利なエッジなし、Premium Optimizerのクリック機構で清掃とアクセスが容易
- シーリング：周囲フランジでモジュール間をシールし、漏れのない運転を実現
- 用途：RLT装置の水平給気および既設装置のレトロフィット
