遠心ファン ZAbluefin

ダクト非同期式エンジンブラシレスモーター

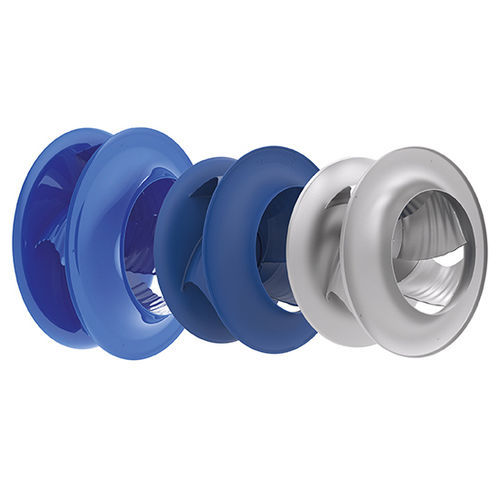

概要 ZAbluefin は、高効率かつ低騒音を求められる産業・空調（HVAC）用途向けに設計された次世代の遠心インペラです。ZAmid® 高性能複合材料、アルミニウム、鉄板の各仕様を用意。バイオミメティク（生体模倣）3D羽根形状、バイオミメティク前縁、V字の鋸歯状後縁を組み合わせ、流れと音放射を最適化します。

主な特長 ZAbluefin は後方カーブの羽根5枚を持つフリーラン遠心インペラです。従来設計に比べてシステム効率が最大約7%向上し、音響出力の低減と拡散的な音放射を実現します。多様なサイズとモーター統合が可能で、ATEX / IECEx 認証の防爆仕様も提供されます。

設計と音響特性 バイオミメティク3Dプロファイル、ねじれた羽根形状、波形の羽根表面により流れの均一化と拡散的音放射が促進され、ダクト接続・開放放出いずれの設置でも知覚騒音が低減されます。

バージョン

• ZAmid® 仕様 — 高性能複合材料と羽根コンセプトを組み合わせた高効率・低騒音のインペラ。
• アルミニウム仕様 — 衛生面や防火要件のある用途に適したアルミ製インペラで、良好なシステム効率と音響特性を提供。
• 鋼板仕様 — 粉体塗装による表面保護を施した鋼板インペラ。大口径で大風量用途向け。

モーター構成

• 外部ローターモーター：ECblue（エネルギー効率クラス IE5）
• 内部ローターモーター：PMblue（インテグレーテッドコントローラ付永久磁石モーター）、AC 技術（IE3 / IE4）、AMblue（インテグレーテッドコントローラ付非同期モーター）

用途 空調（AHU）、データセンター、電子機器冷却、コンプレッサ、コンテナ換気、海洋用途、風力発電など、高効率と低騒音が求められる用途に適合します。

防爆仕様 ATEX / IECEx 対応の防爆仕様を用意。導電性粉体塗装（ブラック RAL 9005）、ER モジュール（設置姿勢 H のみ）での提供、特定の温度等級・機器群区分、Zone 1/2 承認、モーター保護 Ex db / Ex db eb、ファン保護 Ex h などの特長があります。使用温度範囲やインペラ温度限界は認証に準拠します。

特徴 / 技術仕様

• インペラ型式：フリーラン遠心インペラ、後方カーブ羽根5枚
• 羽根特性：バイオミメティク3Dプロファイリング、ねじれた羽根形状、バイオミメティク前縁、V字鋸歯状後縁、拡散音放射を促す波形表面
• 材料 / バージョン：ZAmid® 複合材、アルミニウム、鋼板（粉体塗装）
• サイズ（ZAmid®）：250–560 mm
• サイズ（アルミニウム）：315–630 mm
• サイズ（鋼板）：250–1,120 mm
• 風量（ZAmid®）：開放放出で最大約19,000 m3/h
• 最大静圧（ZAmid®）：最大約1,800 Pa
• 風量（アルミニウム）：開放放出で最大約20,000 m3/h
• 最大静圧（アルミニウム）：最大約2,000 Pa
• 風量（鋼板）：開放放出で最大約80,000 m3/h
• 最大静圧（鋼板）：最大約2,100 Pa
• 防爆サイズ：280–1,000 mm の12サイズ
• 防爆仕様の詳細：ZAmotpremium & ZAmotbasic オプション；導電性粉体塗装（黒 RAL 9005）；ER 版のみ（設置 H）；温度クラス T4；機器群 IIB；EPL：Gb / Gc；Zone 1 / 2；モーター保護 Ex db / Ex db eb；ファン保護 Ex h；構成により周囲温度範囲（例：-20〜+40 / +60 °C）；インペラ温度最大 +80 °C；承認：ATEX、IECEx
• 利用可能なモーター技術：ECblue（IE5）、PMblue、AC IE3/IE4、AMblue
• オプション機器：風量測定装置付吸入口ノズル；コンパクト換気ユニット GR；ZApilotXL 性能モジュール；ZAflow 気流グリッド等
• 典型用途：空調（AHU）, データセンター, 機器冷却, コンプレッサ, コンテナ換気, 海洋, 風力発電, その他産業プロセス用途
