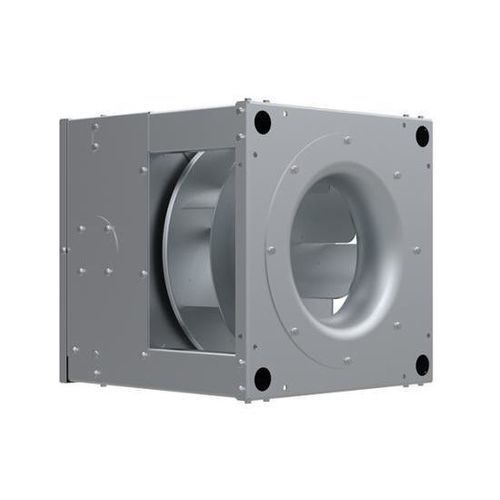

高効率換気ユニット ZAventero

ECファン付き

概要
ZAventero換気ユニットはコンパクトでミニマルな設計を採用し、最適化された排気経路と先進的なファン・モーター技術を統合しています。組立ておよび運用が容易になるよう設計されており、ECblueモーター技術を採用することで精密な風量制御、低騒音化、油脂などの汚れに対する保護を含む安定した熱特性を実現します。

製品仕様
モーター筐体は亜鉛めっき鋼板製のGR換気ユニット。モジュールはアルミニウム製のフリーランC形インペラー（後方曲げ羽根7枚）をECblueモーターにて搭載、羽根径315〜450 mmをラインナップ。吸入口ノズルに風量測定用測定器を装備。自由吹出しで最大約11,200 m³/h、最大静圧上昇は約1,800 Pa。

特長・主な機能

• 回転式のノンスリット（無溝）ディフューザーにより高効率と良好な音響特性を実現
• ECblueモーター筐体と給気接続により、給気管1本の接続で媒体温度最大80°Cまで対応可能
• ZAventero筐体は油脂などの汚れからECblueモーターを保護
• 標準GRモジュールと同一の取付けポイントを保持し、吸込側への接続はモジュールブレースを介して行い組立てを簡素化

モーターコンセプト

• ファンに最適化された統合コントローラーを備えたECblue EC技術

用途

• 業務用調理、製パン・製菓

技術仕様

• モーター筐体：亜鉛めっき鋼板
• インペラー：フリーランC形インペラー、アルミニウム、後方曲げ羽根7枚
• 対応羽根径：315 mm〜450 mm
• モーター：統合コントローラー内蔵のECblue外部回転子モーター
• 吸入口：風量測定器付き吸入口ノズル
• 風量：最大約11,200 m³/h（自由吹出し）
• 最大静圧上昇：最大約1,800 Pa
• 許容媒体温度：給気管1本接続で最大80°C
• 音響：回転式ノンスリットディフューザーによる良好な音響特性
• 取付：標準GRモジュールと同一の取付けポイント；吸込側接続はモジュールブレース経由
