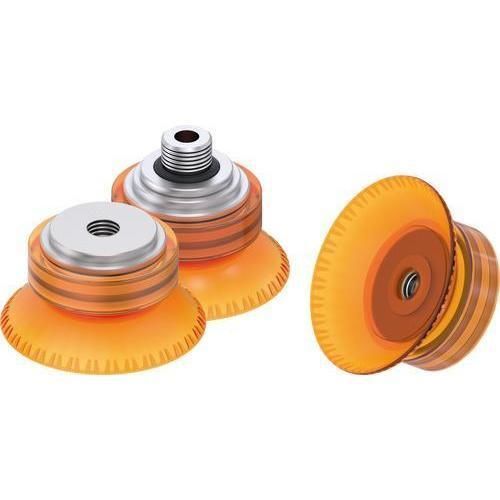

ベローズ吸盤 ZDF series

円形ポリウレタン製ショアA60

製品説明

• 最適な形状

  • 薄い、油分のある、曲がった金属板や車体パネルの搬送向けに設計
  • 吸盤底面の摩擦プロファイルがワークと吸盤間の滑り抵抗を向上
  • ポリウレタンの素材特性により耐久性と耐性が高い
• 用途

  • 自動車（車体）部品の搬送
  • ガラスの搬送
  • 木材および複合材料

バリエーション
取付寸法: ZDF25
ZDF25-PU | 25 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF25-PU-14F | 25 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF25-PU-18F | 25 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF25-PU-M10M | 25 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF30
ZDF30-PU | 30 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF30-PU-14F | 30 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF30-PU-14M | 30 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF30-PU-18F | 30 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF30-PU-M10M | 30 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF40
ZDF40-PU | 40 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF40-PU-14F | 40 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF40-PU-14M | 40 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF40-PU-18F | 40 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF40-PU-M10M | 40 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF50
ZDF50-PU | 50 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF50-PU-14F | 50 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF50-PU-14M | 50 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF50-PU-18F | 50 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF50-PU-38F | 50 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 内径
ZDF50-PU-38M | 50 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 外径
ZDF50-PU-M10M | 50 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF60
ZDF60-PU | 60 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF60-PU-12F | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G1/2 内径
ZDF60-PU-14F | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF60-PU-14M | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF60-PU-18F | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF60-PU-38F | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 内径
ZDF60-PU-38M | 60 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 外径
ZDF60-PU-M10M | 60 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF80
ZDF80-PU | 80 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF80-PU-12F | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G1/2 内径
ZDF80-PU-14F | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF80-PU-14M | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF80-PU-18F | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF80-PU-38F | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 内径
ZDF80-PU-38M | 80 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 外径
ZDF80-PU-M10M | 80 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

取付寸法: ZDF100
ZDF100-PU | 100 mm | ポリウレタン | 60 | 半透明オレンジ | -
ZDF100-PU-12F | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G1/2 内径
ZDF100-PU-14F | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 内径
ZDF100-PU-14M | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G1/4 外径
ZDF100-PU-18F | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8 内径
ZDF100-PU-38F | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 内径
ZDF100-PU-38M | 100 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8 外径
ZDF100-PU-M10M | 100 mm | ポリウレタン | 60 | 半透明オレンジ | M10 外径

技術仕様

• シリーズ: ZDF
• 形状: ベル型吸盤（底面に摩擦プロファイル）
• 材料: ポリウレタン（PU）
• 標準ショア硬度: 60
• 色: 半透明オレンジ
• 利用可能直径: 25, 30, 40, 50, 60, 80, 100 mm
• 固定ネジオプション: なし / G1/8 / G1/4 / G3/8 / G1/2 / M10（バリアントにより内/外）
• 対象ワーク: 薄いまたは油分のある金属板、曲面ワーク、車体部品、ガラス、木材、複合材料
• 摩擦底面により油分のある曲面での保持力が向上
