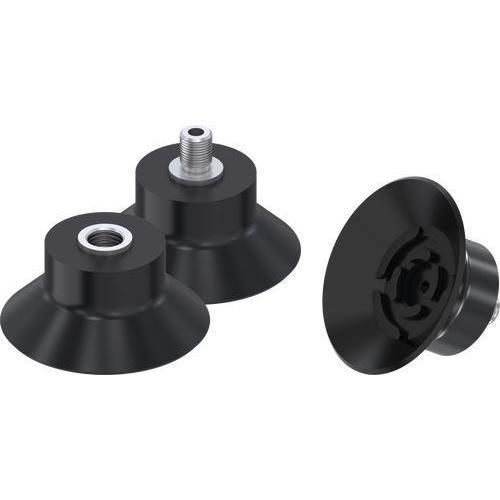

ベローズ吸盤 ZD series

円形シリコンPU製

製品名
ZDシリーズ ベル形吸盤

主な特徴

• 最適化された形状

  • 不規則・曲面に適合
  • 振動のない安全なワークハンドリング
• 材質と硬さの選択肢

  • NBR、ポリウレタン（PU）、シリコーン、食品対応シリコーン
  • ショア硬度：55（主にシリコーン）、60（主にNBR/PU）
• 接続と取り付け

  • 内径Gねじ（G1/8、G1/4、G1/2、G3/8）または外径メートルねじ（M8、M10）

適用分野

• 金属
• 木材および複合材料
• イントラロジスティクスおよび自動搬送

製品バリエーション（概要）
列：注文番号 | 直径 [mm] | 材質 | Shore | カラー | 取付ネジ
例：ZD30-N-18F | 30 | NBR | 60 | 黒 | G1/8 内ねじ; ZD40-PU-M10M | 40 | ポリウレタン | 60 | 半透明オレンジ | M10 外ねじ; ZD50-S-18F | 50 | シリコーン | 55 | 赤 | G1/8 内ねじ; ZD60-WS-M10M | 60 | 食品対応シリコーン | 55 | 半透明白 | M10 外ねじ; ZD70-PU-18F | 70 | ポリウレタン | 60 | 半透明オレンジ | G1/8 内ねじ; ZD85-N-12F | 85 | NBR | 60 | 黒 | G1/2 内ねじ; ZD90F-PU-12F | 90 | ポリウレタン | 60 | 半透明オレンジ | G1/2 内ねじ

注意

• バリエーションは取付ネジ（G内ねじまたはメートル外ねじ）と材質が異なります。
• ショア硬度の選択肢：材質により55または60。

仕様 / 技術データ

• シリーズ：ZD series
• 製品タイプ：ベル形吸盤
• 寸法バリエーション：ZD30、ZD40、ZD50、ZD60、ZD70、ZD85、ZD90
• 直径：30〜90 mm
• 材質：NBR、PU、シリコーン、食品対応シリコーン
• ショア硬度：55、60
• 取付ネジ：G1/8、G1/4、G3/8、G1/2 内ねじ；M8、M10 外ねじ
• 用途：不規則/曲面、金属、木材/複合材料、イントラロジスティクス
