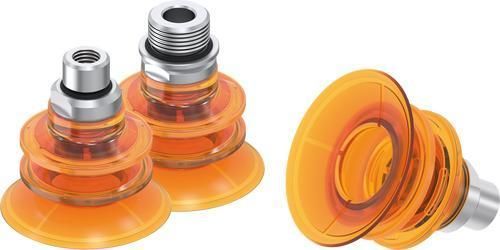

ベローズ吸盤 ZBX series

ポリウレタン製ショアA60グリップ用

製品概要
蛇腹式吸着カップ ZBX シリーズは、高さ補償および緩衝機能を内蔵したグリッピング用吸着カップで、平滑面および凸面の把持に適し、自動真空ハンドリングシステムでの汎用用途に対応します。

最適ジオメトリ

• 平滑面および凸面に対応
• 汎用的な適用
• 高さ補償および緩衝：2.5 折構造
• 吸着面下部のプロファイル構造がワークと吸盤間の摩擦を増加

適用分野

• 包装
• 一般消費財
• 倉内物流（インストラロジスティクス）

製造サイズ：ZBX35
品番 | 直径 | 材質 | ショア硬度 | 色 | 固定ネジ
ZBX35-PU | 35 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX35-PU-00-F | 35 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX35-PU-14M | 35 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX35-PU-18F | 35 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX35-PU-18F-M | 35 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX35-PU-18M | 35 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX35-PU-38M | 35 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)

製造サイズ：ZBX45
品番 | 直径 | 材質 | ショア硬度 | 色 | 固定ネジ
ZBX45-PU | 45 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX45-PU-00-F | 45 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX45-PU-14M | 45 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX45-PU-14M-M | 45 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX45-PU-18F | 45 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX45-PU-18F-M | 45 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX45-PU-18M | 45 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX45-PU-38M | 45 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8" 外

製造サイズ：ZBX55
品番 | 直径 | 材質 | ショア硬度 | 色 | 固定ネジ
ZBX55-PU | 55 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX55-PU-00-F | 55 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX55-PU-14M | 55 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX55-PU-14M-M | 55 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX55-PU-18F | 55 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX55-PU-18F-M | 55 mm | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZBX55-PU-18M | 55 mm | ポリウレタン | 60 | 半透明オレンジ | (ネジ指定なし)
ZBX55-PU-38M | 55 mm | ポリウレタン | 60 | 半透明オレンジ | G3/8" 外

備考

• 材質：ポリウレタン
• ショア硬度：60
• 色：半透明オレンジ
• 使用可能直径：35 mm、45 mm、55 mm
• 固定ネジの選択肢（品番により）：G1/4" 外、G1/8" 外、G1/8" 内、G3/8" 外

特性 / 技術仕様

• 製品種別：蛇腹式吸着カップ
• シリーズ：ZBX
• 高さ補償・緩衝：2.5 折
• 吸着底面のプロファイル構造：把持摩擦を向上
• 適用表面：平滑面および凸面
• 適用例：包装、一般消費財、倉内物流
• 材質：ポリウレタン
• ショア硬度：60
• 色：半透明オレンジ
• 製造サイズ：ZBX35、ZBX45、ZBX55
• 一般的な接続バリエーション：G1/4"、G1/8"（内/外）、G3/8"
